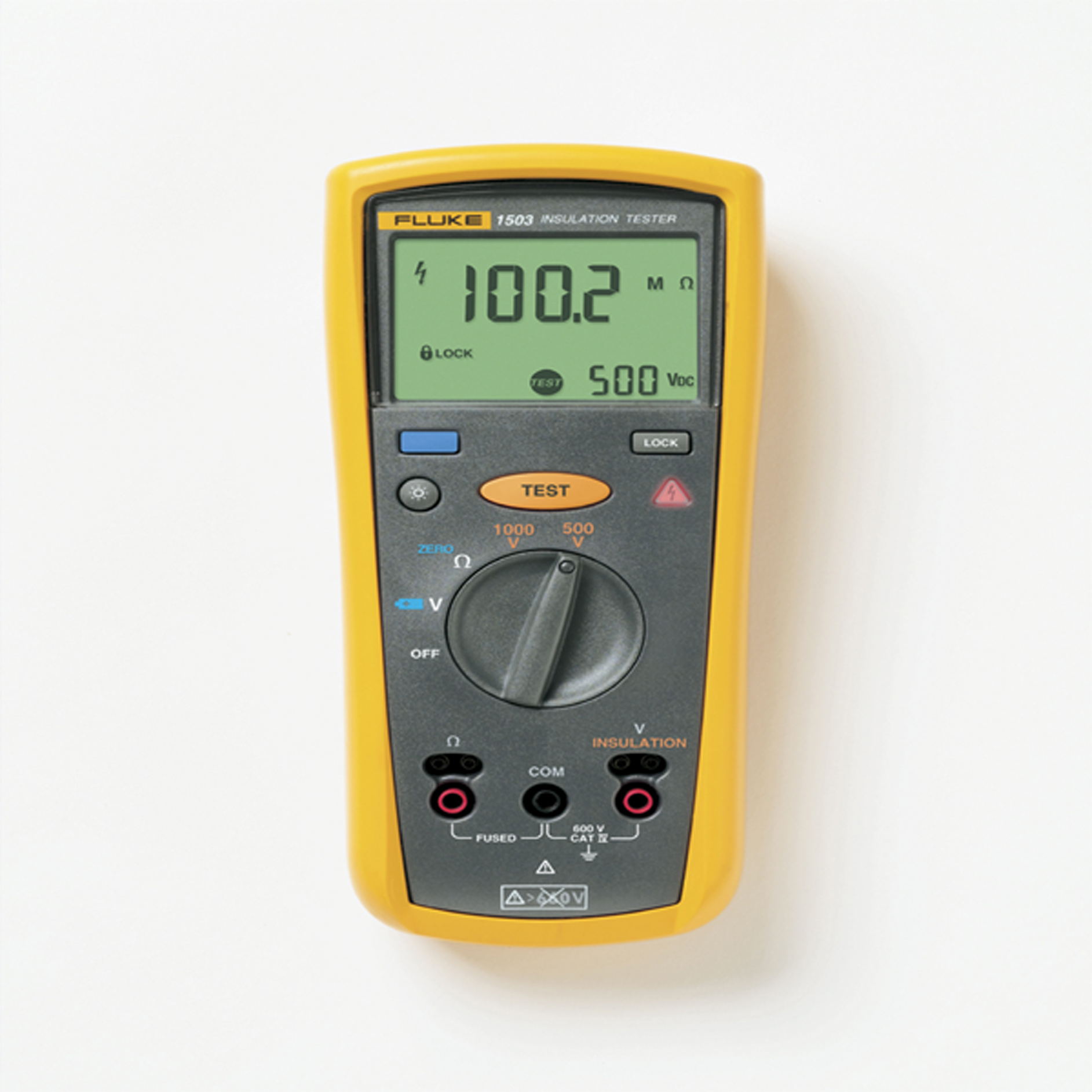

Fluke 1503 Insulation Resistance Tester

Spesifikasi Produk Fluke 1503 Insulation Resistance Tester
AC / DC Voltage Pengukuran
Akurasi Rentang

• 600.0 V

Resolusi

• 0,1 V 50 Hz sampai 400 Hz ± (% dari Rdg + Digit) ± (2% + 3)

Impedansi masukan

• 3 MQ (nominal), <100 pF

Rasio modus penolakan umum (1 kW seimbang)

• > 60 dB di DC, 50 atau 60 Hz

Perlindungan yang berlebihan

• 600 V rms atau DC

Earth Obligasi Perlawanan Pengukuran
Rentang / Resolusi

• 20,00 Ω 0,01 Ω

• 200,0 Ω 0,1 Ω

• 2000 Ω 1.0 Ω

• 20.00 kΩ 0.01 kΩ

Akurasi

• ± (1,5% + 3)

Overload perlindungan

• 2 V rms atau DC

Buka tes sirkuit tegangan

• > 4.0 V, <8 V

Hubungan pendek arus

• > 200,0 mA

Spesifikasi isolasi
Rentang pengukuran

• 0,01 MQ 2000 MQ

Uji tegangan

• 500 V, 1000 V

Akurasi tes tegangan

• + 20%, - 0%

Hubungan pendek arus

• 1 mA nominal

Waktu Auto debit Discharge

• <0,5 detik untuk C = 1 uF atau kurang

Indikator hidup sirkuit Menghambat tes jika terminal tegangan

• > 30 V sebelum inisialisasi uji

Beban kapasitif maksimum Beroperasi dengan beban hingga 1 uF
Mengukur akurasi

• 500 V ± (1,5% + 5)

• 1000 V ± (1,5% + 5) 2000 MQ, ± (10% + 3) di atas 2000 MQ

Spesifikasi Umum
Tegangan maksimum diterapkan ke terminal setiap

• 600 V AC rms atau DC

Suhu penyimpanan

• -40 ° C hingga 60 ° C (-40 ° F sampai 140 ° F)

Suhu operasi

• -20 ° C hingga 55 ° C (-4 ° F sampai 131 ° F)

Koefisien suhu

• 0,05 x (akurasi ditentukan) per ° C untuk suhu <18 ° C atau> 28 ° C (<64 ° F atau> 82 ° F)

Kelembaban relatif

• 0% sampai 95% @ 10 ° C hingga 30 ° C (50 ° F hingga 86 ° F)

• 0% sampai 75% @ 30 ° C hingga 40 ° C (86 ° F sampai 104 ° F)

• 0% sampai 40% @ 40 ° C hingga 55 ° C (104 ° F untuk 131 ° F)

Getaran Acak,

• 2 g, 5-500 Hz per MIL-PRF-28800F, Kelas 2 instrumen

Kejutan penurunan

• 1 meter per IEC 61010-1 2nd Edition (drop test 1 meter, enam sisi, lantai kayu ek)

Kompatibilitas elektromagnetik

• Dalam bidang RF dari 3 V / M, akurasi = akurasi ditentukan (EN 61326-1: 1997)

Keselamatan Sesuai dengan

• ANSI / ISA 82.02.01 (61010-1) 2004, CAN / CSA-C22.2 NO. 61010-1-04, dan IEC / EN 61010-1 2nd Edition untuk kategori pengukuran IV 600 V (CAT IV)

Sertifikasi

• CSA per CSA standar / CAN C22.2 No. 61.010,1-04; TUV per standar IEC / EN 61010-1 2nd Edition

Baterai Empat

• baterai AA (NEDA 15A atau IEC LR6)

Baterai llife tes Isolasi penggunaan

• Tester dapat melakukan minimal 1000 tes isolasi dengan baterai alkaline segar pada suhu kamar. Ini adalah tes standar 1000 V menjadi 1 MQ dengan siklus dari 5 detik dan 25 detik dari.

Pengukuran resistansi

• Tester dapat melakukan setidaknya 2.500 pengukuran resistansi obligasi bumi dengan baterai alkaline segar pada suhu kamar. Ini adalah tes standar 1 Ω dengan siklus dari 5 detik dan 25 detik dari.

Ukuran

• (H x W x L) x 5.0 x 10.0 cm 20,3 (1,97 x 3,94 x 8,00 di)

Berat

• 550 g (1.2 lb)

IP Peringkat

• IP40

Ketinggian Operasi

• 2000 m CAT IV 600 V, 3000 m CAT III 600 V

Non-operasi (storage)

• 12.000 m

Kemampuan lebih jarak

• 110% dari kisaran

Termasuk aksesoris

• TL224 Uji Memimpin, TP74 Test Probe, klip PN 1.958.654 (merah) dan PN 1.958.646 (hitam), sarung dan penyelidikan terpencil

Ringkasan Produk Fluke 1503 Insulation Resistance Tester
Kisaran uji insulasi

• 0,1 MQ dengan 2000 MQ

Tegangan uji insulasi

• 500 V, 1000 V

Berulang atau sulit

• dijangkau pengujian mudah dengan probe uji jarak jauh

Deteksi sirkuit hidup mencegah uji insulasi jika tegangan

• > 30 V terdeteksi untuk menambahkan perlindungan pengguna

Auto-discharge tegangan kapasitif untuk menambahkan perlindungan pengguna

• AC / DC tegangan: 0,1 V ke 600 V

• 200 mA Continuity

• Resistance: 0.01 Ω ke 20,00 kΩ

• Menghemat daya baterai dengan auto power off

Baca pengukuran mudah dengan besar, layar backlit

• CAT IV 600 V Peringkat kategori tegangan lebih untuk menambahkan perlindungan pengguna

Terpencil penyelidikan,

• uji lead, probe dan klip buaya disertakan dengan masing-masing tester

Menerima opsional Fluke TPAK

• sistem gantung magnetik untuk membebaskan tangan Anda untuk pekerjaan lain

Empat baterai

• AA alkaline (NEDA 15 A atau IEC LR6) untuk setidaknya 1.000 tes isolasi

• Garansi satu tahun
