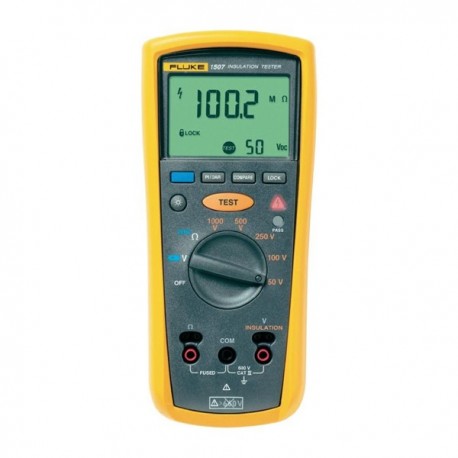

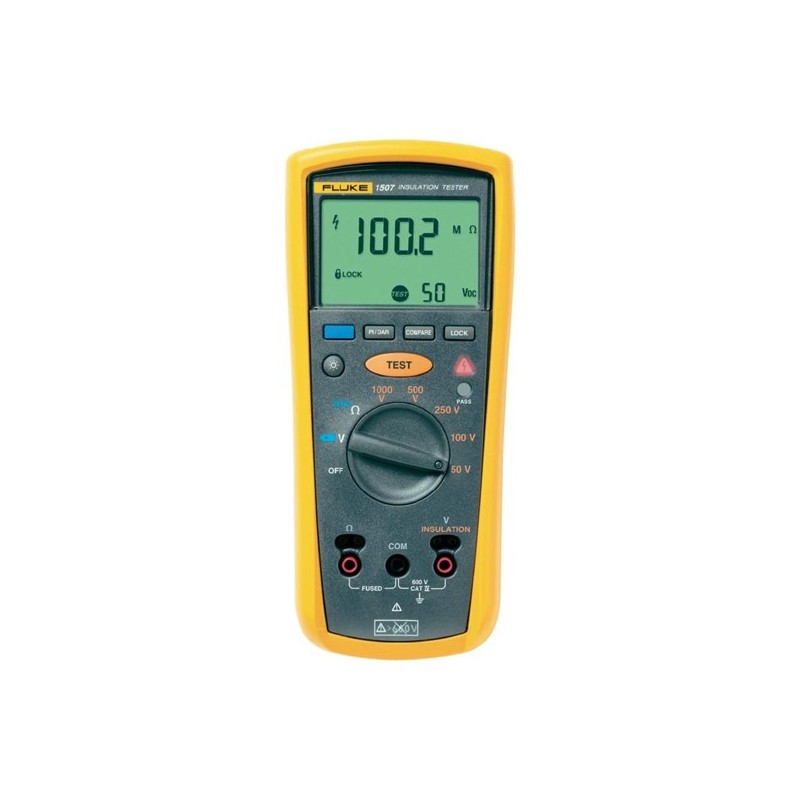

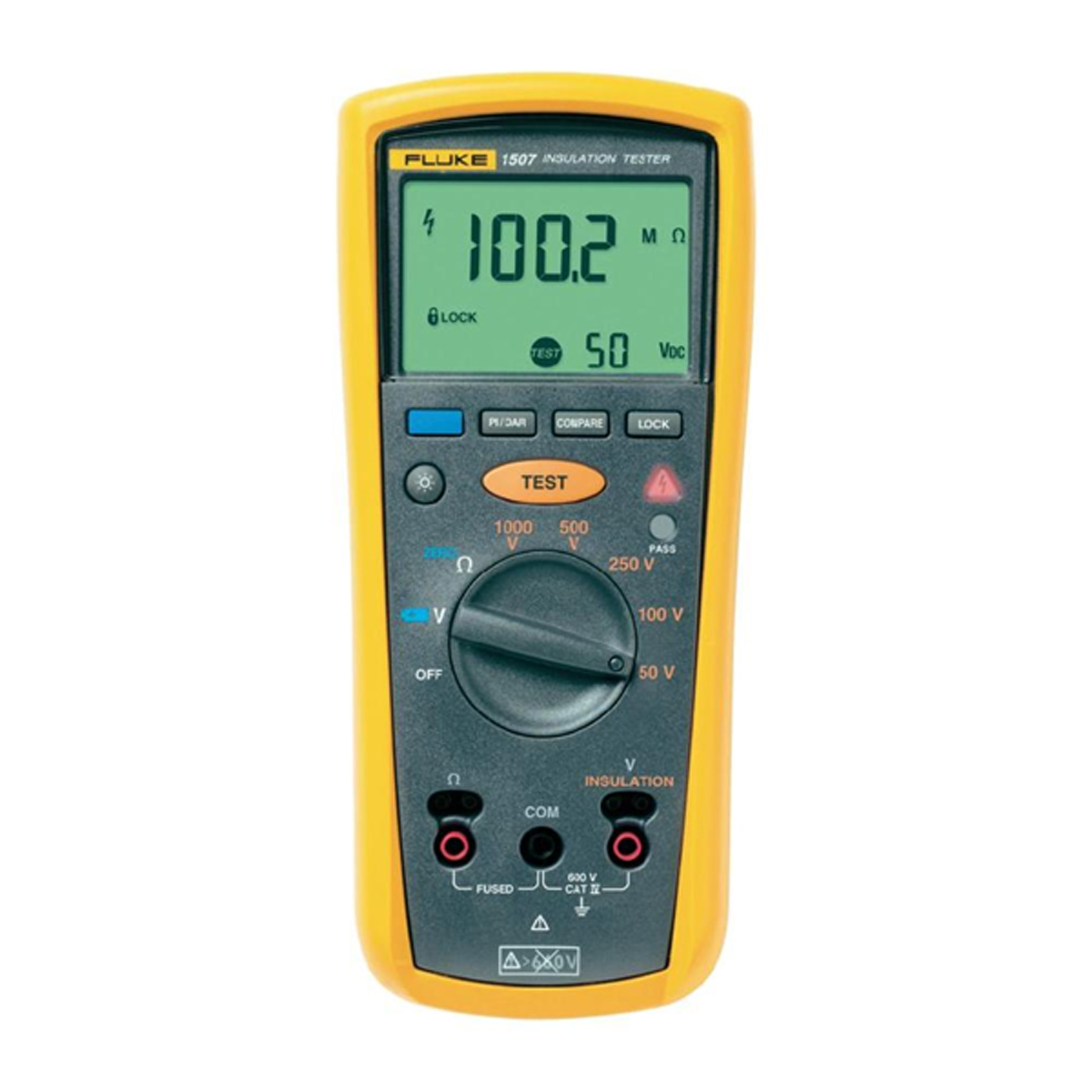

Fluke 1507 Insulation Resistance Tester

Spesifikasi Produk Fluke 1507 Insulation Resistance Tester
AC / DC Voltage Pengukuran

Ketepatan Kisaran

• 600.0 V

Resolusi

• 0,1 V50 Hz sampai 400 Hz ± (% dari Rdg + Digit) ± (2% + 3)

Masukan impedans

• i 3 MQ (nominal), <100 pF

Rasio modus penolakan umum (1 kW seimbang)

• > 60 dB di dc, 50 atau 60 Hz

Overload Protection

• 600 V rms atau dc

Pengukuran resistansi obligasi Bumi

Rentang / Resolusi

• 20.00 Ω 0,01 Ω200,0 Ω 0,1 Ω2000 Ω 1.0 Ω20.00 kΩ 0.01 kΩ

Ketepatan

• ± (1,5% + 3)

Overload Protection

•  2 V rms atau dc

Open Circuit Voltage Uji

• > 4.0 V, <8 VHubungan pendek arus > 200,0 mA

Spesifikasi Isolasi

Rentang pengukuran

• 1507: 0,01 MQ ke 10 GΩ1503: 0,01 MQ 2000 MQ

Uji tegangan

• 1507: 50 V, 100 V, 250 V, 500 V, 1000 V1503: 500 V, 1000V

Uji Tegangan Akurasi

• + 20%, - 0%

Hubungan pendek arus

•  1 mA nominal

Discharge Auto Waktu pembuangan

• <0,5 detik untuk C = 1 uF atau kurang
• Indikator sirkuit hidup Menghambat menguji apakah terminal tegangan> 30 V sebelum inisialisasi uji

Maksimum Beban Capacitive

•  Beroperasi sampai dengan 1 uF beban

Mengukur Akurasi

• 50 V: ± (3% + 5)100 V: ± (3% + 5)250 V: ± (1,5% + 5)500 V: ± (1,5% + 5)1000 V: ± (1,5% + 5) 2000 MQ, ± (10% + 3) di atas 2000 MQ

Spesifikasi Umum

Tegangan maksimum diterapkan ke terminal setiap

• 600 V rms ac atau dc

Suhu Penyimpanan

• -40 ° C hingga 60 ° C (-40 ° F sampai 140 ° F)

Suhu Operasional

• -20 ° C hingga 55 ° C (-4 ° F sampai 131 ° F)

Koefisien temperatur

• 0,05 x (ditentukan akurasi) per ° C untuk suhu <18 ° C atau> 28 ° C (<64 ° F atau> 82 ° F)

Kelembaban Relatif

• 0% sampai 95% @ 10 ° C hingga 30 ° C (50 ° F hingga 86 ° F) 0% sampai 75% @ 30 ° C hingga 40 ° C (86 ° F sampai 104 ° F) 0% sampai 40% @ 40 ° C hingga 55 ° C (104 ° F untuk 131 ° F)

Getaran Acak

• , 2 g, 5-500 Hz per MIL-PRF-28800F, Kelas 2 instrumen
• Syok Penurunan 1 meter per IEC 61010-1 2nd Edition (drop test 1 meter, enam sisi, lantai kayu ek)

Kompatibilitas elektromagnetik

• Dalam bidang RF dari 3 V / M, akurasi = akurasi ditentukan (EN 61326-1: 1997)

Keselamatan Sesuai dengan

• ANSI / ISA 82.02.01 (61010-1) 2004, CAN / CSA-C22.2 NO. 61010-1-04, dan IEC / EN 61010-1 2nd Edition untuk kategori pengukuran IV 600 V (CAT IV)

Sertifikasi

• CSA per CSA standar / CAN C22.2 No. 61010,1-04; TUV per standar IEC / EN 61010-1 2nd Edition

Baterai Empat baterai

• AA (NEDA 15A atau IEC LR6)

Daya Tahan Baterai

Penggunaan uji insulasi

• Tester dapat melakukan minimal 1000 tes isolasi dengan baterai alkaline segar pada suhu kamar. Ini adalah tes standar 1000 V menjadi 1 MQ dengan siklus dari 5 detik dan 25 detik dari.

Pengukuran resistansi

• Tester dapat melakukan setidaknya 2.500 pengukuran resistansi obligasi bumi dengan baterai alkaline segar pada suhu kamar. Ini adalah tes standar 1 Ω dengan siklus dari 5 detik dan 25 detik dari.

Ukuran

• 5.0 cm x 10,0 cm H W x 20,3 cm L (1,97 di H x 3.94 x 8.00 di W di L)

Berat

• 550 g (1.2 lb)

IP Penilaian

• IP40

Tinggi Operasi

• 2000 m CAT IV 600 V, 3000 m CAT III 600 V

Non-operasi (storage)

• 12.000 m

Lebih-range kemampuan

• 110% dari kisaran

Aksesori termasuk

• TL224 Uji Memimpin, TP74 Test Probe, klip PN 1.958.654 (merah) dan PN 1.958.646 (hitam), sarung dan penyelidikan terpencil

Ringkasan Produk Fluke 1507 Insulation Resistance Tester

Fitur :

• • Isolasi uji jarak 1507: 0,01 MQ ke 10 GΩ1503: 0,1 MQ dengan 2000 MQ
    • • • Tegangan uji insulasi 1507: 50 V, 100 V, 250 V, 500 V, 1000 V1503: 500 V, 1000 V
        • Menghemat waktu dan uang dengan perhitungan otomatis Polarisasi Index dan Penyerapan Dielektrik Ratio (hanya tersedia pada the1507)
        • Membuat tes berulang-ulang sederhana dan mudah dengan 1507 ini Bandingkan (Lulus / Gagal) fungsi (hanya tersedia pada 1507)
        • Berulang atau sulit dijangkau pengujian mudah dengan probe uji jarak jauh
        • Deteksi sirkuit hidup mencegah uji insulasi jika tegangan> 30 V terdeteksi untuk menambahkan perlindungan pengguna
        • Auto-discharge tegangan kapasitif untuk menambahkan perlindungan penggunaAC / DC tegangan: 0,1 V ke 600 V200 mA Continuity
        • Resistance: 0.01 Ω ke 20,00 kΩ
        • Menghemat daya baterai dengan auto power off
        • Baca pengukuran mudah dengan besar, layar backlit
        • CAT IV 600 V Peringkat kategori tegangan lebih untuk menambahkan perlindungan pengguna
        • Terpencil penyelidikan, uji lead, probe dan klip buaya disertakan dengan masing-masing tester
        • Menerima opsional Fluke TPAK sistem gantung magnetik untuk membebaskan tangan Anda untuk pekerjaan lain
        • Empat baterai AA alkaline (NEDA 15 A atau IEC LR6) untuk setidaknya 1.000 tes isolasi
        • Garansi satu tahun
