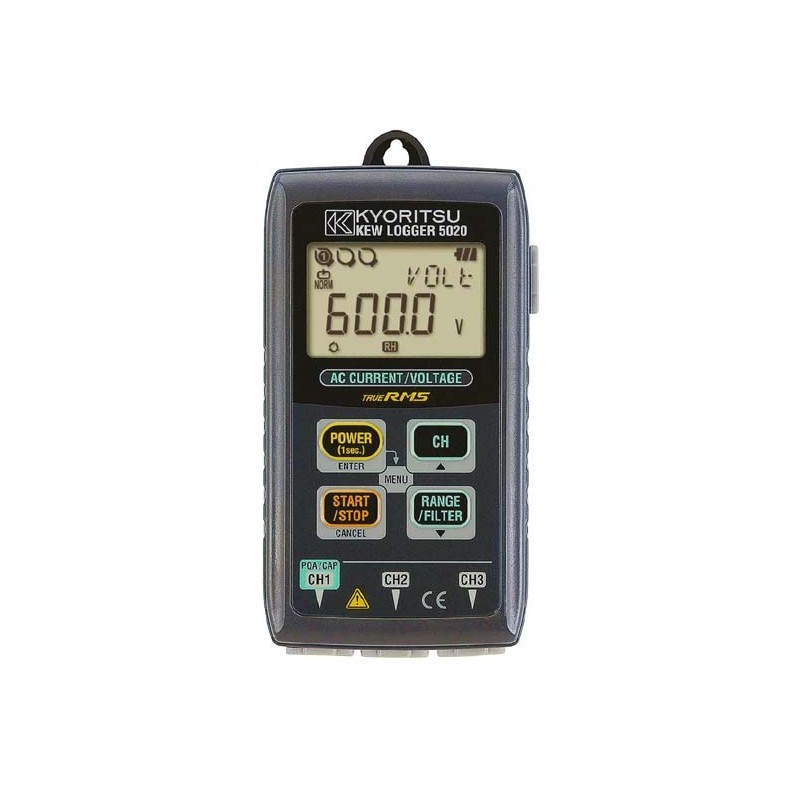

Kyoritsu KEW 5020 Loggers 3 Channel Input Arus Kebocoran Muat Arus dan Tegangan

Spesifikasi Kyoritsu KEW 5020 Loggers 3 Channel Input Arus Kebocoran Muat Arus dan Tegangan

Mode Perekaman Normal
(AC 50 / 60Hz, Gelombang sinus, Input: 10% atau lebih dari kisaran di CH1)

Rentang	Akurasi RMS
100,0mA	± 2,0% rdg ± 0,9% f.s. + Akurasi Sensor
Rentang lainnya	± 1,5% rdg ± 0,7% f.s. + Akurasi Sensor
Crest Factor	2.5 atau kurang: Akurasi RMS (sinus) + 2% rdg + 1% f.s.

* Nilai-nilai Maks, Min, dan Puncak Instan dalam mode Perekaman Normal hanyalah nilai referensi:
akurasi mereka tidak dijamin.

Mode Perekaman Pemicu (AC 50 / 60Hz gelombang sinus)

Akurasi	Rentang
100.0mA	± 3,5% rdg ± 2,2% f.s. + Akurasi Sensor
Rentang lainnya	± 3,0% rdg ± 2,0% f.s. + Akurasi Sensor

Mode Perekaman Analisis Kualitas Tangkapan / Daya

Akurasi	Rentang
100,0mA	± 3,0% rdg ± 1,7% f.s. + Akurasi Sensor
Kisaran lainnya	± 2,5% rdg ± 1,5% f.s. + Akurasi Sensor
Mode perekaman	Normal, Pemicu, Capture, Analisis Kualitas Daya
Sistem Operasi	Perkiraan Berturutan (Pengambilan sampel tunggal yang disinkronkan CH1)
Dinilai maks. tegangan kerja	AC 9.9Vrms, nilai puncak 14V
Jumlah saluran input	3 chanel
Metode pengukuran	True RMS
RMS mengukur interval	perkiraan. 100 ms
Interval pengambilan sampel	Mode Normal / Pemicu: kira-kira. 1,65 ms / CH Mode pengambilan: kira-kira. 0,55 ms (bentuk gelombang: setiap 1,1 ms) Mode P.Q.A: kira-kira. 0,55 ms
Kisaran saat ini	8146 (tipe 30A): 100.0 / 1000mA / 10.00 / 30.0A 8147 (tipe 70A): 100.0 / 1000mA / 10.00 / 70.0A 8148 (tipe 100A): 100.0 / 1000mA / 10.00 / 100.0A 8121 (tipe 100A): 10.00 / 100.0A 8122 (tipe 500A): 50.00 / 500.0A 8123 (tipe 1000A): 100.0 / 1000A 8128 (tipe 5A): 5.000A / (50,00A) 8127 (tipe 100A): 10.00A / 100.0A 8126 (tipe 200A): 20.00A / 200.0A 8125 (tipe 500A): 50.00A / 500.0A 8124 (tipe 1000A): 100.0A / 1000A 8129 (rentang 300A): 300.0A 8129 (rentang 1000A): 1000A 8129 (rentang 3000A): 3000A 8130 (tipe 1000A): 100.0 / 1000A
Peringatan baterai lemah	Tampilan tanda baterai (dalam 4 level)
Indikasi over-range	tanda "OL" ditampilkan ketika melebihi rentang pengukuran
Daya mati otomatis	Fungsi mati-otomatis beroperasi secara otomatis setelah sakelar tetap selama 3 menit. (saat perekaman dihentikan)
Kemungkinan waktu pengukuran	Perkiraan. 10 hari (dengan baterai alkaline LR6)
Standar yang berlaku	IEC 61010-1: 2001 CAT III 300V Tingkat polusi2 IEC 61326 (standar EMC)
Aksesori Opsional	8146/8147/8148 (Kebocoran & Muat Sensor Clamp saat ini), 8121/8122/8123 (Muat Sensor Clamp saat ini), 8128/8127 (* 1) / 8126 (* 1) / 8125 (* 1) / 8124 (Muat Sensor Penjepit Arus), 8129 (* 1) / 8130 (* 1) (Sensor Penjepit Fleksibel), 8320 (Adaptor AC), 9135 (Carrying bag), 9119 (Hard carry case), 7185 (Kabel ekstensi untuk sensor)

* 1 Ketika Anda menggunakan sensor dengan KEW5010 / 5020, silakan periksa "daftar model yang berlaku" untuk memeriksa apakah
KEW5010 / 5020 Anda dapat digunakan dengan sensor.

Berat dan ukuran Kyoritsu KEW 5020 Loggers 3 Channel Input Arus Kebocoran Muat Arus dan Tegangan

Dimensi	111 (L) × 60 (W) × 42 (D) mm
Perkiraan Berat	265g

Isi Paket Kyoritsu KEW 5020 Loggers 3 Channel Input Arus Kebocoran Muat Arus dan Tegangan

Termasuk Aksesori

Baterai alkaline LR6 × 4pcs, 9118 (Tas jinjing) Perangkat lunak PC "KEW LOG Soft 2", 7148 (kabel USB) Instruksi manual, Panduan cepat, Instal manual, Lembar Pemberitahuan USBRingkasan Produk Kyoritsu KEW 5010 Loggers 3 Channel Input

- 3 saluran input untuk perekaman simultan Arus Kebocoran, Arus Muatan, dan Tegangan

- Kapasitas Besar untuk menyimpan 60.000 titik data

• 60.000 titik data dapat direkam saat 1ch digunakan, dan ketika ketiga saluran digunakan, 20.000 titik data per saluran dapat direkam

- Filter Lowpass akan menyaring harmonik (Cutoff Frequency = Approx. 160Hz)

- LED berkedip ketika nilai preset saat ini terlampaui

- PANGGILAN: Konfirmasi data yang direkam

• Berikut ini dapat ditampilkan: jumlah titik data yang direkam, (maks + min + puncak) nilai untuk setiap saluran lengkap dengan informasi waktu / tanggal dalam mode perekaman Normal. (Nilai yang terdeteksi (mis. Ketika nilai berada di luar batas prasetel) dapat ditampilkan dalam mode perekaman lainnya)
• RECALL: 10 titik data yang direkam terakhir termasuk waktu / tanggal dapat dipanggil kembali pada tampilan logger

- Pemilihan mode Satu kali atau mode Tanpa Akhir

• Satu kali aktif: Perekaman akan berhenti saat memori habis
• Satu kali libur: Menimpa data lama, dan menyimpan data terbaru

- Memori Non Volatile
Data yang direkam akan disimpan bahkan jika baterai habis atau diganti karena adanya memori yang tidak mudah menguap (dijamin selama 10 tahun)

- Indikator daya baterai
Mengindikasikan voltase baterai dalam 4 level
(Dimungkinkan untuk menggunakan logger selama sekitar 24 jam lebih lanjut bahkan setelah simbol pemanasan berkedip)

- Perangkat lunak PC yang ramah pengguna "KEW LOG Soft 2" disediakan

• Disertakan dengan perangkat lunak yang ramah pengguna "KEW LOG Soft 2". Ini memungkinkan pengeditan, analisis, dan tampilan data grafis.
• Data yang direkam dapat diunduh ke PC melalui kabel USB.
• Variasi dari tegangan yang diukur dan data saat ini dapat dikonfirmasi secara bersamaan pada monitor tampilan PC. (hanya pada KEW 5020)
• Integrasi Daya Sederhana
  ("KEW LOG Soft 2" menggunakan arus dan tegangan yang tercatat untuk menghitung konsumsi daya integral)
• Waktu pengukuran berkelanjutan: Perkiraan. 10 hari (Baterai Alkaline)

Fitur Produk Kyoritsu KEW 5020 Loggers 3 Channel Input Arus Kebocoran Muat Arus dan Tegangan

• Analisis Kualitas Daya
• Kapasitas besar untuk menyimpan 60.000 titik data
• Filter Lowpass akan menyaring harmonik
• LED berkedip ketika nilai arus / tegangan prasetel terlampaui
• PANGGILAN: Konfirmasi data yang direkam
• Pemilihan mode Satu kali atau mode Tanpa Akhir
• Memori Non Volatile
• Indikator daya baterai
• Perangkat lunak PC yang ramah pengguna "KEW LOG Soft 2" disediakan
• Waktu pengukuran berkelanjutan: Perkiraan. 10 hari (Baterai Alkaline)
