Server Acer Rack AR160 F1

Acer AR160 F1 Specifications

F1 AR160 adalah server dual-socket yang memberikan kinerja yang besar dan perusahaan-
tingkat skalabilitas dalam desain hemat-ruang. Dengan solusi manajemen yang
disempurnakan, ini rak server yang dioptimalkan secara efektif menangani tulang punggung,
pusat data, e-commerce dan operasi clustering.

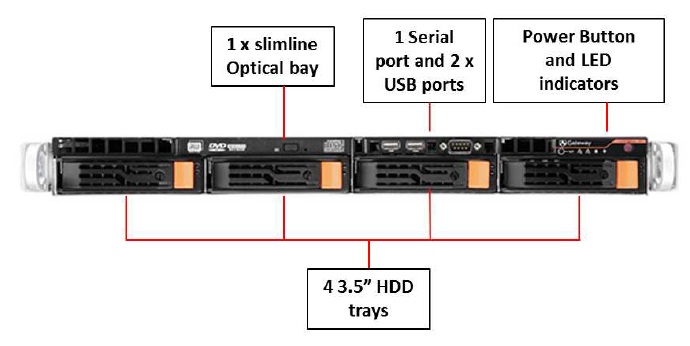

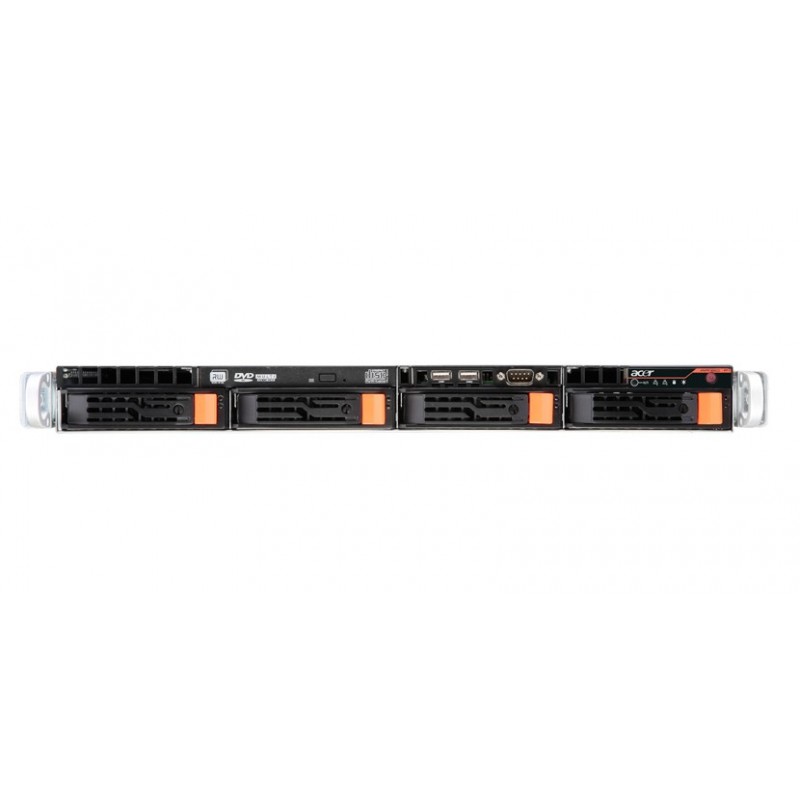

Product Front View

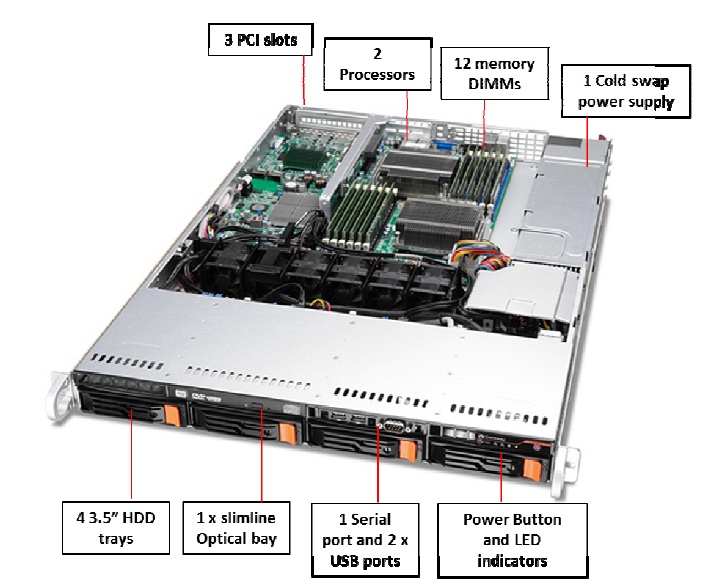

Product Inside View

1. 12 x ECC DDR3 1066/1333 MHz slot memori terdaftar atau tanpa buffer
2. 2 x Intel ® Xeon ® 5600 series prosesor mendukung sampai 6-core per prosesor
3. 1 x 720 W 80 PLUS ® emas tingkat efisien dingin-pluggable power supply unit
4. Hot-plug penggemar sistem berlebihan pendinginan
5. 2 x USB 2.0 Front-mount konektor
6. Tombol Daya, Sistem ID tombol, LED indikator (Power, HDD aktivitas, LAN 1-2 status, sistem
ID / status / kesalahan)
7. Dukungan untuk hingga empat 3,5 "hot-plug SATA atau SAS drive hard disk
8. Slim-line teluk Drive optis
9. 3 x PCI Express ® slot dengan anak tangga

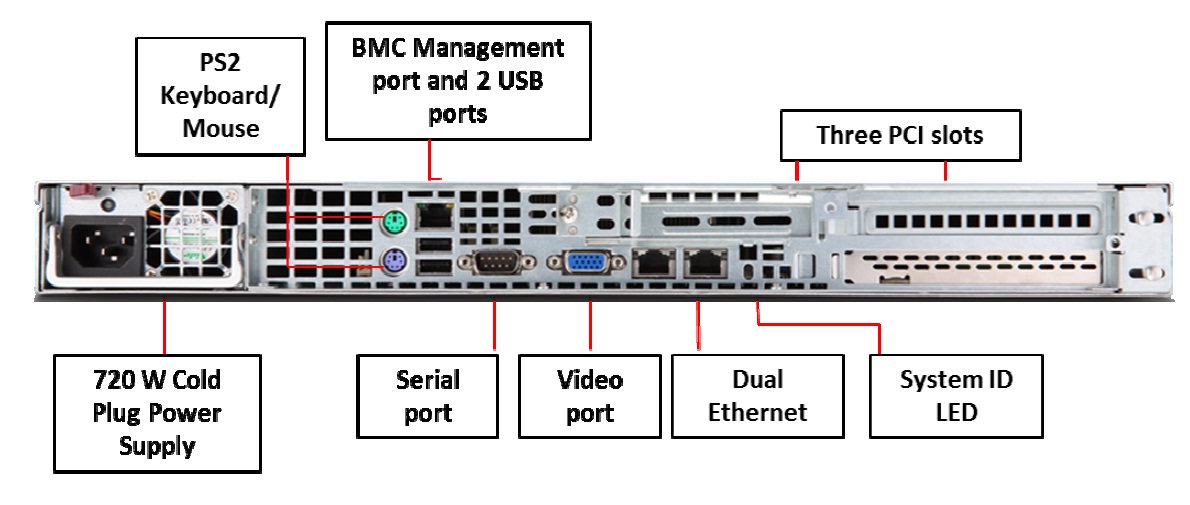

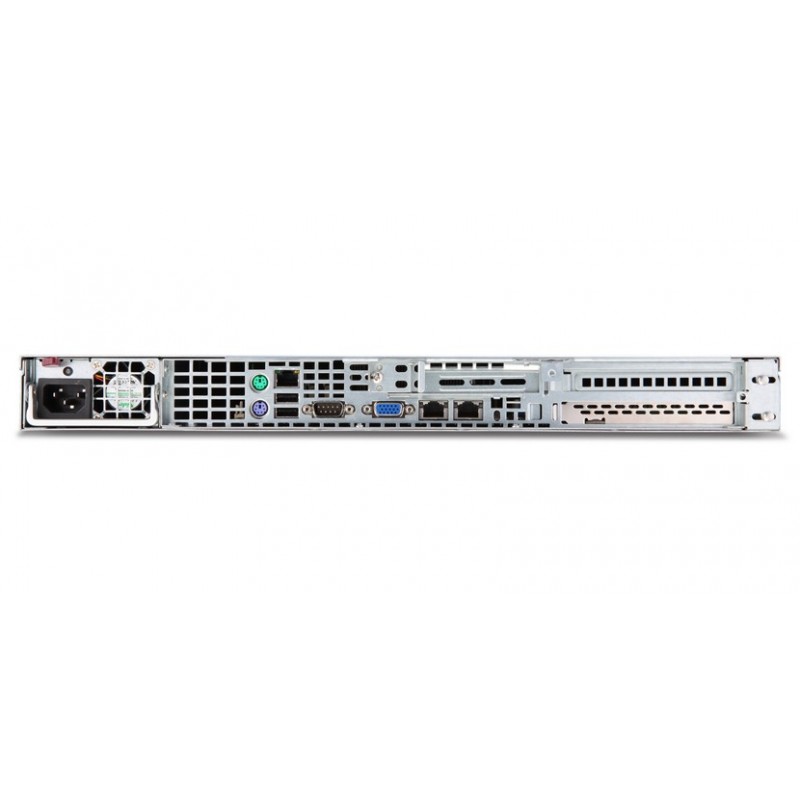

Product Rear View

1. Konektor keyboard PS2
2. PS2 mouse konektor
3. 2 x konektor USB 2.0
4. Manajemen IPMI port LAN
5. COM (Serial) konektor
6. Video konektor
7. 2 x konektor Gigabit LAN
8. ID LED
What's New

• · Yang baru Intel ® Xeon ® 5600 Series prosesor
• · 720 W 80 PLUS ® emas tingkat efisien mudah-swap power supply
• · Memori DDR3

Spesifikasi Produk
Prosesor dan chipset

• · Tambahan dua Intel ® Xeon ® 5600 series processor
• · Chipset: Intel ® 5520

Memory1

• · Kapasitas memori:
• · Terdaftar DIMM: 2, 4, 8, 16 GB2
• · Unbuffered DIMM: 2, 4 GB
• · Sampai 192 GB terdaftar DIMM ketika penuh diisi dengan 2 DIMM per channel di 12 slot
• · Sampai dengan 48 GB unbuffered DIMM ketika penuh diisi dengan 2 DIMM per channel di 12 slot

Network controllers

• · Integrated Intel ® 82576EB dual-port Gigabit Ethernet controller (2 port total)

1 menggunakan campuran dari memori terdaftar dan unbuffered memori ECC tidak didukung.
2 16 modul memori yang tersedia dengan permintaan khusus hanya GB.

Storage

• · Hard disk faktor bentuk: 3.5 "
• · Jenis: SAS / SATA dengan kemampuan plug panas
• · Kapasitas HDD (tingkat perusahaan):
• · 3.5 "SAS HDD kapasitas: 300 GB, 450 GB, 600 GB
• · 3.5 "SATA HDD kapasitas: 250 GB, 500 GB, 1TB, 2TB
• · 3,5 kapasitas "Maksimum:
• · Sampai 8 TB SATA HDD (2 TB 3,5 "x 4 HDD)
• · Sampai dengan 2,4 TB SAS (600 GB 3.5 "x 4 HDD)

Storage Controllers

• · Integrated Intel ® ICH10R Serial ATA host controller (enam 3 Gb / s port SATA) dengan RAID 0, 1, 5, 10
• mendukung
• · Opsional PCIe ® 4-port dan 8-port SAS RAID kartu (standar pada beberapa model)

Expansioni slot

• · Satu tinggi PCI-E 2.0 x16 penuh (kiri)
• · Satu profil PCI-E rendah 2,0 x8 slot (kanan)
• · Satu Acer rakelmartins I / O (PCI-E 2.0 x8) slot (kiri)

Management

• · Acer Cerdas Server Manager
• · Sistem ID tombol LED, LED Sistem Kesehatan
• · Acer Cerdas Console untuk manajemen server dan KVM over manajemen remote IP

Deployment/serviceability

• · Acer Cerdas Pengaturan
• · BIOS Update Tool
• · IPMI Firmware Update Tool

Operating systems

• · Windows Server ® 2008
• · Windows Server ® 2008 R2
• · Windows Server ® 2003
• · Red Hat ® Enterprise Linux 5,4
• · SUSE ® Linux Enterprise Server 11
• · VMware ESXi ™ 4
• · VMware ESX ™ 4

Input/output interface
Front

• · Satu Daya / tombol off
• · Dua port USB 2.0
• · Serial (DB-9) pelabuhan
• · LED indikator: kekuasaan, HDD aktivitas, LAN port 1 sampai 2, dan ID

Rear

• · PS2 keyboard port
• · PS2 mouse port
• · Dua port USB 2.0
• · Dua RJ-45 port (dual Gigabit NIC) dengan indikator aktivitas dan link
• · RJ-45 port (yang didedikasikan untuk manajemen NIC) dengan indikator aktivitas dan link
• · Serial (DB-9) pelabuhan
• · SVGA (DB-15) Port
• · ID LED

Optical drive

• · Slim-line SATA DVD / RW

Chassis / Form factor

• · 1U rak dioptimalkan

Power supply

• · 1 Power Supply Standar (1 maksimum)
• · 720 W 80 PLUS ® emas tingkat efisien mudah-swap power supply

Regulatory compliant standards
EMC

• · FCC (Kelas A)
• · CE (Kelas A)
• · BSMI (Kelas A)

Safety

• · UL / Cul
• · CB
• · Nemko / GS

Technical Specifications
Dimensions
(with bezel)

• 432 (W) x 650 (D) x 43 (H) mm (17 x 25,6 x 1,7 inci)

Form factor

• 1U rak dioptimalkan

Weight
(approximate)

• maksimum
• (Slot komponen Semua dan soket sepenuhnya dihuni)
  • • 31,8 kg (70 lbs.)
• minimum
• (Satu HDD, power supply, dan prosesor terpasang)
  • • 24,5 kg (54 lbs.)

BTU rating

• Maksimum 1836 BTU / jam. (pada 100 VAC)
• 1706 BTU / jam. (pada 200 VAC)

System inlet
temperature

• Operasi
  • • 10 ° - 35 ° C (50 ° - 95 ° F) di permukaan laut wi th ketinggian
      derating dari 1 ° C per 305 m (1,8 ° F per 1000 ft)
      di atas permukaan laut sampai maksimum 3050 m (10.000 ft)
• Non-operasi
  • • -40 ° - 70 ° C (-40 ° - 158 ° F) tingkat (maksimum
      perubahan adalah 20 ° C / jam. (36 ° F / jam.))

Relative humidity
(non-condensing)

• Operasi
  • • 8 - kelembaban relatif 90% (Rh), 28 ° C (2.4 ° F 8)
      maksimum suhu wet bulb, non-kondensasi
• Non-operating
  • • 5 - 95% kelembaban relatif (Rh), 38,7 ° C (101,7 ° F)
      maksimum suhu wet bulb, non-kondensasi

Acoustic noise

• Tercantum adalah menyatakan A-tertimbang tingkat daya suara (LWAd) dan menyatakan rata-rata
  pengamat posisi A-tertimbang tingkat tekanan suara (LpAm) ketika produk tersebut
  beroperasi di 23 ° C (73,4 ° F) lingkungan sekitar. Emisi kebisingan diukur
  sesuai dengan ISO 7779.
• Menganggur
  • • LWAd: NA / LpAm: 59,3 dBA
• Operasi
  • • LWAd: NA / LpAm: 63,6 dBA

Emissions
classification
(EMC)

• FCC Peringkat
  • • Kelas A
• Standar normatif
  • • CISPR 22, EN55022, EN 61000-3-2, EN 61000-3-3

Power supply

• Rated stabil kondisi daya
  • • 720W dengan 100V ~ 240V tegangan input
• BTU Peringkat
  • • 3753,2 BTU / jam. di 100 - 140 VAC
  • • 4776,8 BTU / jam. di 180-240 VAC

Standard Features
Processors

• Intel ® Xeon ® Enam-Core
• X5675 (12 MB ​​L3 cache, 3,06 GHz, 6,4 GT / s, DDR3-1333 MHz, 95 W)
• X5650 (12 MB ​​L3 cache, 2,66 GHz, 6.4 GT / s, DDR3-1333 MHz, 95 W)
• Intel ® Xeon ® Quad-Core
• E5620 (12 MB ​​L3 cache, 2,40 GHz, 5,86 GT / s, DDR3-1066 MHz, 80 W)
• L5630 (12 MB ​​L3 cache, 2,13 GHz, 5,86 GT / s, DDR3-1066 MHz, 40 W)
• E5606 (8 MB L3 cache, 2,13 GHz, 4,8 GT / s, DDR3-1066 MHz, 80 W)

Chipset

• Intel ® 5520 Chipset

Memory3

• Tipe DDR3 1066/1333 MHz memori Terdaftar

• DDR3 1066/1333 MHz ECC Unbuffered memory
• DIMM sockets 12
• Kapasitas Terdaftar DIMM: 2/4/8/16 GB4
• Unbuffered DIMM ECC: 2/4 GB
• Kapasitas DIMM maksimum Terdaftar: 192 GB
• Unbuffered DIMM: 48 GB

Memory
protection

• ECC, Mirroring, Mode berbaris, x4/x8 SDDC

Network
controller

• Terpadu ganda Intel ® 82576EB Gigabit Ethernet Controller (dua port)

 3 penggunaan campuran dari memori terdaftar dan unbuffered memori ECC tidak didukung.
4 16 modul memori yang tersedia dengan permintaan khusus hanya GB.
