Server Acer Rack AR180 F1

Acer AR180 F1 Specifications

AR180 F1 Product Overview

F1 AR180 adalah 2U server soket ganda memberikan kinerja yang solid, skala-up fleksibilitas, dan
dioptimalkan kapasitas penyimpanan. Komprehensif manajemen utilitas dan efisiensi tinggi komponen
membuat rak server besar, biaya-efektif solusi untuk operasi clustering dan berkembang bisnis.

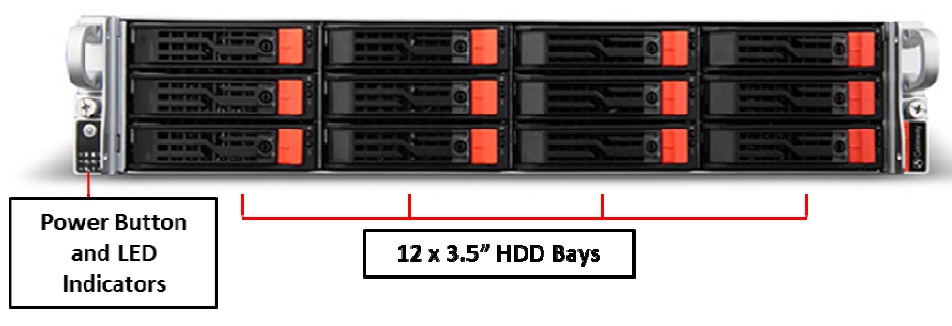

Product Front view

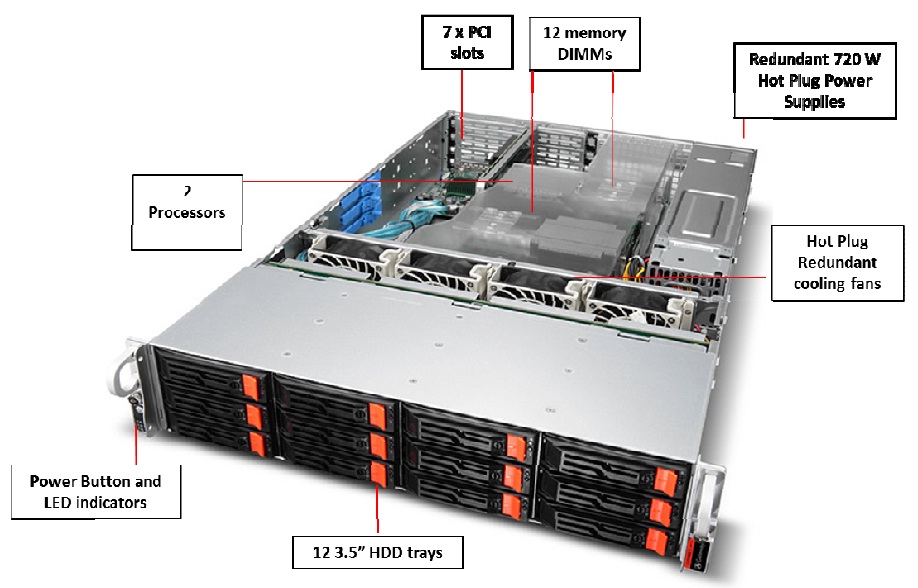

Product inside view
1. 12 x ECC DDR3 1066/1333 MHz slot memori terdaftar atau tanpa buffer
2. 2 x Intel ® Xeon ® 5600 series prosesor mendukung sampai 6-core per prosesor
3. 2 x 720 W 80 PLUS ® emas tingkat pasokan listrik yang efisien hot-swap (1 +1 berlebihan)
4. Hot-plug penggemar sistem berlebihan pendinginan
5. Tombol Daya, Sistem ID tombol, LED indikator (Power, HDD aktivitas, LAN 1-2 status, sistem
ID / status / kesalahan)
6. Dukungan untuk sampai dengan dua belas 3,5 "hot-plug SATA atau SAS drive hard disk
7. 7 x PCI Express ® slot dengan anak tangga

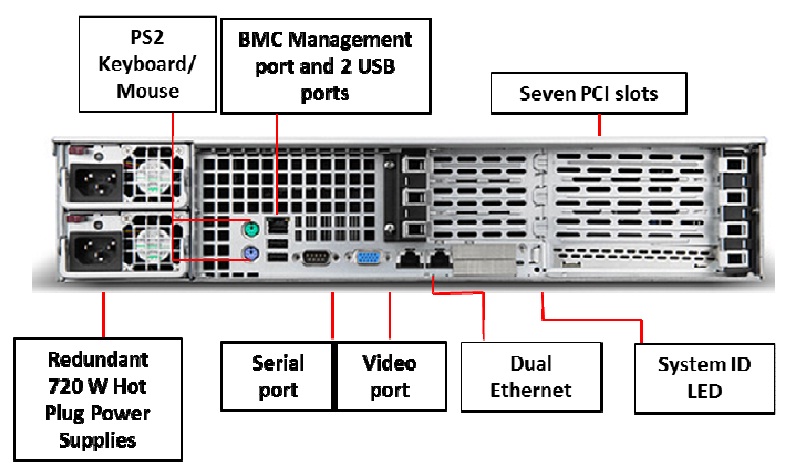

Product Rear View

1. Konektor keyboard PS2
2. PS2 mouse konektor
3. 2 x konektor USB 2.0
4. Manajemen IPMI port LAN
5. COM (Serial) konektor
6. Video port
7. 2 x konektor Gigabit LAN
8. ID LED

What's New

• New Intel® Xeon® processor 5600 series
• 2 x 720 W 80PLUS® gold-level efficient power supply units (1+1 redundant, hot-pluggable)
• DDR3 memory

Product Specifications

Processors and chipset

• Up to two Intel® Xeon® 5600 series processors
• Chipset: Intel® 5520

Memory1

• Kapasitas memori:
• Terdaftar DIMM: 2, 4, 8, 16 GB2
• Unbuffered DIMM: 2, 4 GB
• Sampai 192 GB terdaftar DIMM ketika penuh diisi dengan 2 DIMM per channel di 12 slot
• Sampai dengan 48 GB unbuffered DIMM ketika penuh diisi dengan 2 DIMM per channel di 12 slot

Network Controllers

• Integrated Intel ® 82576EB dual-port Gigabit Ethernet controller (2 port total)

1 menggunakan campuran dari memori terdaftar dan unbuffered memori ECC tidak didukung.
2 16 modul memori yang tersedia dengan permintaan khusus hanya GB.

Storage

• Hard disk faktor bentuk: 3.5 "
• Jenis: SAS / SATA dengan kemampuan plug panas
• Kapasitas HDD (tingkat perusahaan):
  • • 3,5 "SAS HDD kapasitas: 300 GB, 450 GB, 600 GB
    • 3.5 "SATA HDD kapasitas: 250 GB, 500 GB, 1TB, 2TB
• 3,5 kapasitas "Maksimum:
  • • Hingga 24 TB SATA HDD (2 TB 3,5 "x 12 HDD)
    • Hingga 7,2 TB SAS (600 GB 3.5 "x 12 HDD)

Storage controllers

• Integrated Intel ® ICH10R Serial ATA host controller (enam 3 Gb / s port SATA) dengan RAID 0, 1, 5, 10

• mendukungOpsional PCIe ® 4-port/8-port dan 16-port SAS RAID kartu (standar pada beberapa model)

Expansion slots

• Dua penuh tinggi PCI-E 2.0 x8 slot (dengan link x4; kiri)
• Satu tinggi PCI-E 2.0 x16 penuh (dengan x8 link; kiri)
• Dua low profile PCI-E 2.0 x8 slot (dengan link x4; kanan)
• Satu profil PCI-E rendah 2,0 x8 slot (kanan)
• Satu Acer Flex I / O (PCI-E 2.0 x8) slot (kiri)

Management

• Acer Cerdas Server Manager
• Sistem ID tombol LED, LED Sistem Kesehatan
• Acer Cerdas Console untuk manajemen server dan KVM over manajemen remote IP

Deployment/serviceability

• Acer Cerdas Pengaturan
• BIOS Update Tool
• IPMI Firmware Update Tool

Operating systems

• Windows Server ® 2008
• Windows Server ® 2008 R2
• Windows Server ® 2003
• Red Hat ® Enterprise Linux 5,4
• SUSE ® Linux Enterprise Server 11
• VMware ESXi ™ 4
• VMware ESX ™ 4

Input/output interface
Front

• Satu Daya / tombol off
• LED indikator: kekuasaan, HDD aktivitas, LAN port 1 sampai 2, dan ID

Rear

• PS2 keyboard port
• PS2 mouse port
• Dua port USB 2.0
• Dua RJ-45 port (dual Gigabit NIC) dengan indikator aktivitas dan link
• RJ-45 port (yang didedikasikan untuk manajemen NIC) dengan indikator aktivitas dan link
• Serial (DB-9) pelabuhan
• SVGA (DB-15) Port
• ID LED

Optical drive

• External USB only

Chassis / Form factor

• 2U rack optimized

Power supply

• 1 Power Supply Standard, 2nd optional
• Up to 2 x 720 W 80 PLUS® Gold-level efficient hot-swap power supplies (1+1 redundant)

Regulatory compliant standards
EMC

• FCC (Class A)
• CE (Class A)
• BSMI (Class A)

Safety

• UL/cUL
• CB

Technical Specifications

Dimensions
(with bezel)

• 438.4 mm (W) x 705 mm (D) x 88.1 mm (H) ( 17.3 x 27.8 x 3.5 inches)

Form factor

• 2U rack mount (with cable arms included)

Weight
(approximate)

• Maximum (All component slots and sockets fully populated)

• • 38 kg (84 lbs.)

• Minimum (One HDD, power supply, and processor installed)

• • 27.5 kg (60.6 lbs.)

BTU rating

• Maximum
  • 2456.64 BTU/hr.

sistem inlet
suhu

• Pengoperasian
  • 0 ° - 35 ° C (50 ° - 95 ° F) di permukaan laut dengan ketinggian

derating dari 1 ° C per 305 m (1,8 ° F per 1000 ft)
di atas permukaan laut sampai maksimum 3050 m (10.000
ft) tanpa sinar matahari langsung berkelanjutan. maksimum tingkat
perubahan adalah 10 ° C / jam. (18 ° F / jam.). Batas atas
tergantung pada jenis dan jumlah pilihan
diinstal. Kinerja sistem dapat dikurangi jika
operasi dengan kesalahan kipas atau di atas 30 ° C (86 ° F).

• Non-operasi
  • -40 ° - 70 ° C (-40 ° - 158 ° F) m aximum tingkat perubahan adalah 20 ° C / jam. (36 ° F / jam.).

kelembaban relatif
(tanpa pengembunan)

• Operasi
  • 8 - kelembaban relatif 90% (Rh), 28 ° C (82 ° F .4)

  maksimum suhu wet bulb, non-kondensasi

• Tidak beroperasi

  • 5 - 95% kelembaban relatif (Rh), 38,7 ° C (101,7 ° F)

  maksimum suhu wet bulb, non-kondensasi

emisi
klasifikasi
(EMC)

• FCC Peringkat

  • Kelas A

• Normatif standar
  • EN55022, EN 61000-3-2, EN 61000-3-3, CISPR

  22 Kelas A

Power supply

• Rated steady-state power

• • 720 W (at 100 VAC)
  • 720 W (at 200 VAC)

• Maximum peak power

• 720 W (at 100 VAC)

• 720 W (at 200 VAC)

Standard Features
Processors

• Intel® Xeon® Six-Core processor
• X5675 (12 MB L3 cache, 3.06 GHz, 6.4 GT/s, DDR3-1333 MHz, 95 W)
• X5650 (12 MB L3 cache, 2.66 GHz, 6.4 GT/s, DDR3-1333 MHz, 95 W)
• Intel® Xeon® Quad-Core processor
• E5620 (12 MB L3 cache, 2.40 GHz, 5.86 GT/s, DDR3-1066 MHz, 80 W)
• L5630 (12 MB L3 cache, 2.13 GHz, 5.86 GT/s, DDR3-1066 MHz, 40 W)
• E5606 (8 MB L3 cache, 2.13 GHz, 4.8 GT/s, DDR3-1066 MHz, 80 W)

Chipset

• Intel® 5520

Memory3

• Type
  • DDR3 1066/1333 MHz Registered memory
  • DDR3 1066/1333 MHz Unbuffered ECC memory

• DIMM sockets
  • 12

• Capacity
  • Registered DIMM: 2 / 4 / 8 / 16 GB4
  • Unbuffered ECC DIMM: 2 / 4 GB

• Maximum capacity
  • Registered DIMM: 192 GB
  • Unbuffered DIMM: 48 GB

Memory protection

• ECC, Mirroring, Lockstep Mode, x4/x8 SDDC

Network controller

• Integrated dual Intel® 82576EB Gigabit Ethernet Controller (two ports)

3 penggunaan campuran dari memori terdaftar dan unbuffered memori ECC tidak didukung.
4 16 modul memori yang tersedia dengan permintaan khusus hanya GB.

Download document pdf server Acer Rack AR180 F1
