Komputer Server Acer Gemini AW2000ht-AW170htq F1

Acer AW2000ht w/ AW170htx F1 Specifications

Product Overview
Acer Gemini AW2000ht w/AW170htx adalah kinerja tinggi dan sangat dapat dikonfigurasi multi-node
server yang dirancang untuk efisiensi daya puncak dan efisiensi maksimum dalam komponen penghematan ruang-
rak faktor bentuk.

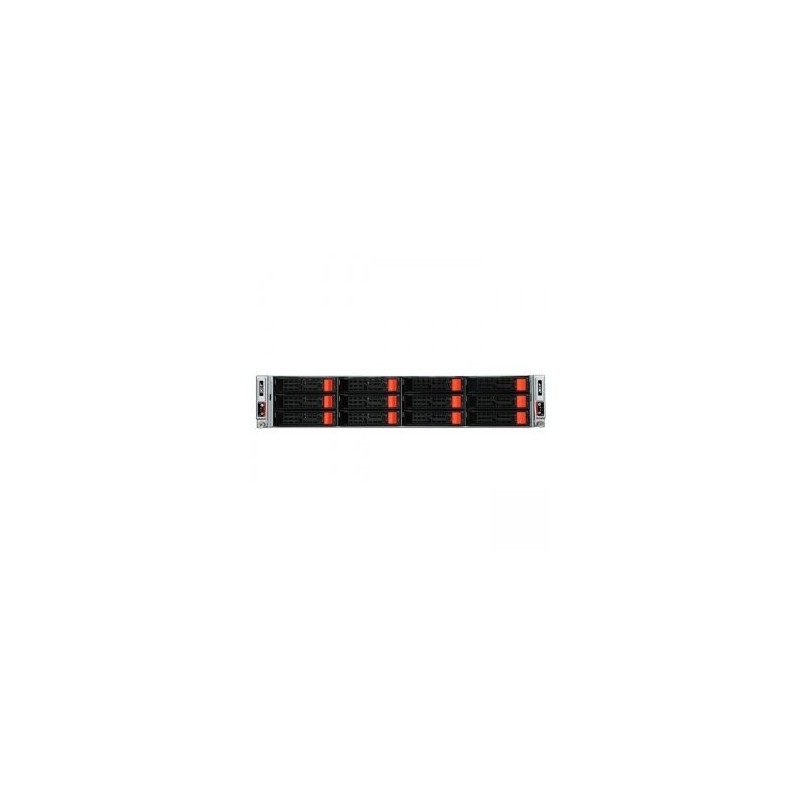

Product Front View

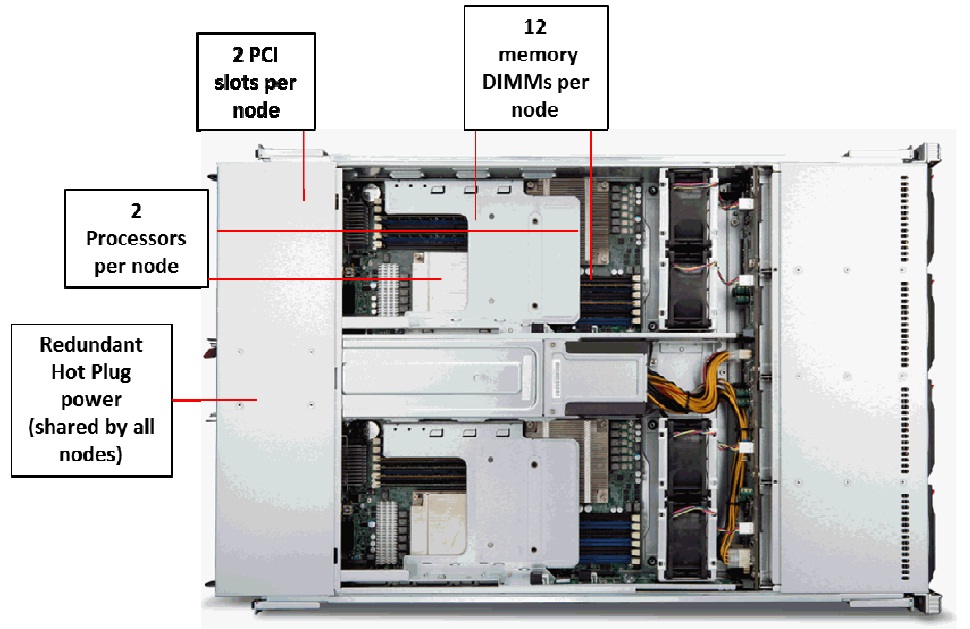

Produk Tampak Dalam (per node):
12 x ECC DDR3 1066/1333 MHz terdaftar atau tanpa buffer DIMM ECC (24 total per kandang)
2 x Intel ® Xeon ® Seri 5600 mendukung sampai prosesor 6-core per prosesor (4 total per kandang)
2 x 1400 W Emas tingkat (90% efisiensi) hot-pluggable power supply
4 x penggemar sistem pendingin dual-rotor
Tombol Daya, Sistem ID tombol, LED indikator (Power, HDD aktivitas, LAN 1-2 status, sistem
ID / status / kesalahan) (2 total per kandang)
Dukungan untuk sampai enam 3,5 "hot-pluggable SATA hard disk drive (12 total per kandang)
2 x PCI Express ® slot (PCI Express x8)

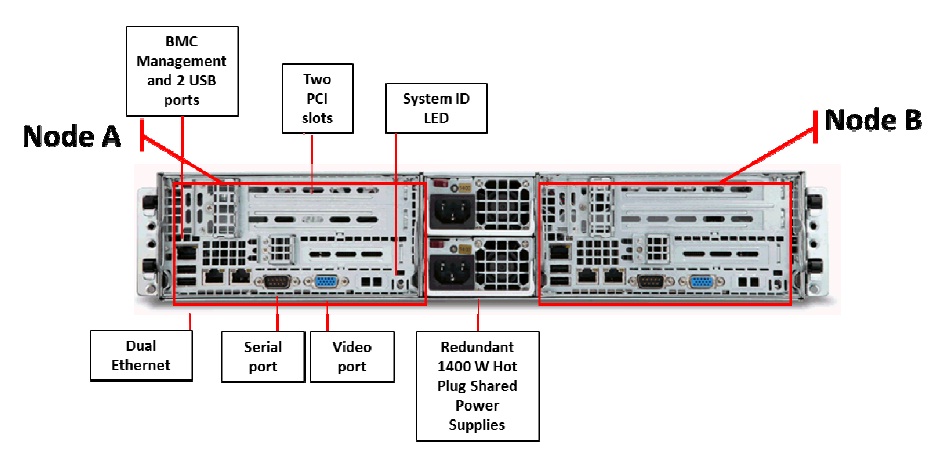

Product Rear View (per node):

• 2 x konektor USB 2.0
• Manajemen IPMI LAN konektor
• COM (Serial) konektor
• Video konektor
• 2 x konektor Gigabit LAN
• ID LED

Apa yang Baru?

• NVidia Tesla ® GPU
• 2 x 1400 W 80Plus ® emas tingkat unit pasokan yang efisien daya (1 +1 berlebihan, hot-pluggable)
• InfiniBand dengan koneksi QDR (AW170htq model)

Spesifikasi Produk (per node)
Nodes1

• Tambahan dua AW170ht node F1 dengan standar PCIe ® 2.0Tambahan dua node AW170htq F1 dengan standar PCIe ® 2.0 dan QDR InfiniBand

Prosesor dan chipset

• Tambahan dua Intel ® Xeon ® 5600 series processor
• Chipset: Intel ® 5520 (AW170hq node) dan 5500 (AW170ht node)

Memory2

• Kapasitas memori:
• Terdaftar DIMM: 2, 4, 8, 16 GB3
• Unbuffered DIMM: 2, 4 GB
• Sampai 192 GB menggunakan DIMM terdaftar ketika penuh diisi dengan 2 DIMM per channel, 12 slot
• Sampai dengan 48 GB menggunakan unbuffered DIMM ketika penuh diisi dengan 2 DIMM per channel, 12 slot

jaringan pengendali

• 2 x Terpadu Intel ® 82574L tunggal port Gigabit Ethernet Controller (2 port total per node)

1 Salah satu dari pilihan node dapat digunakan bersama.
2 penggunaan campuran dari memori terdaftar dan unbuffered memori ECC tidak didukung.
3 16 modul memori yang tersedia dengan permintaan khusus hanya GB.

penyimpanan

• Hard disk faktor bentuk: 3.5A €
• Jenis: SATA dengan kemampuan plug panas
  • 3.5 "SATA HDD kapasitas: 250GB, 500GB, 1TB, 2 TB
• HDD Kapasitas (tingkat perusahaan):
  • 3.5 "SATA HDD kapasitas: 250GB, 500GB, 1TB, 2 TB
• 3.5A kapasitas € maksimum:
  • Sampai dengan 12 TB SATA (2 TB 3,5 "x 6 HDD)

penyimpanan Controller

• Integrated Intel ® ICH10R Serial ATA host controller (enam 3 Gb / s port SATA) dengan RAID 0, 1, 5 dukunganOpsional PCIe ® 4-port SAS HBA

ekspansi slot

• Dua PCI-E x8 slot per node, mendukung 2 x Full-tinggi PCIe ® kartu (konfigurasi Standar memanfaatkan
  x8 riser card)
• Satu slot PCI-E x16 mendukung 1x Full-tinggi, dua kali tebal PCIe ® kartu (GPU konfigurasi saja)

pengelolaan

• Acer Cerdas Server ManagerSistem ID tombol LED, LED Sistem Kesehatan
• Acer Cerdas Console untuk manajemen server dan KVM over manajemen remote IP

Deployment / servis

• Acer Cerdas Pengaturan
• BIOS Update Tool
• IPMI Firmware Update Tool

sistem operasi

• Windows Server ® 2008
• Windows Server ® 2008 R2
• Windows Server ® 2003
• Red Hat ® Enterprise Linux 5,4
• SUSE ® Linux Enterprise Server 11
• VMware ESXi ™ 4VMware ESX ™ 4
• Input / output antarmuka

depan

• Satu Daya / tombol offLED indikator: kekuasaan, HDD aktivitas, LAN port 1 sampai 2, dan ID

belakang

• Dua port USB 2.0
• Dua RJ-45 port (dual Gigabit NIC) dengan indikator aktivitas dan link
• RJ-45 port (yang didedikasikan untuk manajemen NIC) dengan indikator aktivitas dan link
• Serial (DB-9) pelabuhan
• SVGA (DB-15) Port
• Sistem LED dan tombol
• QDR Infiniband port (AW170htq F1 saja)

Drive optis

• hanya Eksternal USB

Chassis / faktor bentuk

• 2U rack-dioptimalkan
• 2U chassis mendukung dua konfigurasi node yang berbeda:
• AW170ht F1 dan F1 AW170htq

Power supply

• 2 Power Supplies Standar
• 1400 W 220 V 80PLUSÂ ® Emas tingkat daya pasokan yang efisien (1 +1 berlebihan dan hot-pluggable)

Peraturan Compliant Standar
EMC

• FCC (Kelas A)
• CE (Kelas A)
• BSMI (Kelas A)

keselamatan

• UL / Cul
• CB
• Nemko / GS

Spesifikasi Teknis
ukuran
(dengan bezel)

• 438 (W) x 724 (D) x 88 (H) mm (17,2 x 28,5 x 3,4 inci)
• faktor bentuk
• 2U rack dioptimalkan

berat
(perkiraan)

• maksimum (Slot komponen Semua dan soket sepenuhnya dihuni)
  • 35 kg (77 lbs.)
• minimum (Satu HDD, power supply, dan prosesor terpasang)
  • 30,9 kg (68 lbs.)

sistem inlet
suhu

• Operasi
  • 10 ° - 35 ° C (50 ° - 95 ° F) di permukaan laut wi th ketinggian
    derating dari 1 ° C per 305 m (1,8 ° F per 1000 ft) ab ove
    permukaan laut sampai maksimum 3050 m (10.000 ft)
• Non-operasi
  • -40 ° - 70 ° C (-40 ° - 158 ° F)

kelembaban relatif
(non-kondensasi)

• Operasi
  • 8 - kelembaban relatif 90% (Rh), 28 ° C (2.4 ° F 8)
    maksimum suhu wet bulb, non-kondensasi
• Tidak beroperasi
  • 5 - 95% kelembaban relatif (Rh), 38,7 ° C (101,7 ° F)

  • maksimum suhu wet bulb, non-kondensasi

tegangan dielektrik

• menahan
  • Masukan untuk output

    • 3000 VAC / menit

• • Input ke tanah
    • 500 VAC / menit

Maximum wet
bulb temperature

• referensi
  • 41,3 ° C (106,3 ° F)

emisi
klasifikasi
(EMC)

• FCC Peringkat
  • kelas A
• normatif standar
  • CISPR 22, EN55022, EN55024, FCC CFR 47, Pt. 15,
  • ICES-003, EN 61000-3-2, EN 61000-3-3, EN
  • 60950-1, IEC 60950-1

Power supply

• Tegangan input
  Nilai tegangan input
  • 100 - 240 VAC
• masukan
  Dinilai line input
  • 85-264 VAC
• Rentang frekuensi
  • 50 - 60 Hz
• Nilai input daya
  • AC 100 - 140 V, 11 - 7,5 A, 50 - 6 Hz, 1100 W
    AC 100 - 240 V, 8 - 5 A, 50 - 60 Hz, 1400 W
• Saat ini dinilai masukan
  • 14 A pada 100 VAC
    6 A pada 240 VAC
• Steady state daya
  • 1400 W pada 240 VAC

Standard Features
Processors

• Intel® Xeon® Six-Core processor
  • X5675 (12 MB L3 cache, 3.06 GHz, 6.4 GT/s, DDR3-1333 MHz, 95 W)
  • X5650 (12 MB L3 cache, 2.66 GHz, 6.4 GT/s, DDR3-1333 MHz, 95 W)
• Intel® Xeon® Quad-Core processor
  • E5620 (12 MB L3 cache, 2.40 GHz, 5.86 GT/s, DDR3-1066 MHz, 80 W)
  • L5630 (12 MB L3 cache, 2.13 GHz, 5.86 GT/s, DDR3-1066 MHz, 40 W)
  • E5606 (8 MB L3 cache, 2.13 GHz, 4.8 GT/s, DDR3-1066 MHz, 80 W)

Chipset

• Intel® 5500 Chipset for AW170ht F1
• Intel® 5520 Chipset for AW170htq F1

Memory4

• Type
  • DDR3 1066/1333 MHz Registered memory
    DDR3 1066/1333 MHz Unbuffered ECC memory
• DIMM sockets
  • 12 per node
• Capacity
  • Registered DIMM: 2 / 4 / 8 / 165 GB
    Unbuffered ECC DIMM: 2 / 4 GB
• Maximum capacity
  • Registered DIMM: 192 GB
    Unbuffered DIMM: 48 GB

Memory protection

• ECC, Mirroring, Lockstep and Sparing Mode, x4/x8 SDDC

Network controller

• 2 x Integrated Intel® 82574L single port Gigabit Ethernet Controller per node

4 Campuran penggunaan memori terdaftar dan unbuffered memori ECC tidak didukung.
5 16 modul memori yang tersedia dengan permintaan khusus hanya GB.
