Komputer Server Acer Blade AB460 F1

Acer AB460 F1 Server Blade Specifications

Ikhtisar Produk
Acer AB460 blade server F1 cerdas bekerja sama dengan kandang pisau Acer. dibangun untuk
memenuhi tuntutan pertumbuhan perluasan besar-perusahaan pusat data, komputasi cluster
aplikasi, atau beban kerja berat dan beragam, Acer F1 AB460 menawarkan kepadatan optimal, ketersediaan,
penyimpanan fleksibel ekspansi, dan pengelolaan dengan berbagi pasokan listrik yang sama, kipas pendingin,
pengelolaan utilitas, dan switch jaringan, sementara memberikan efisiensi energi yang luar biasa dalam
padat lingkungan.

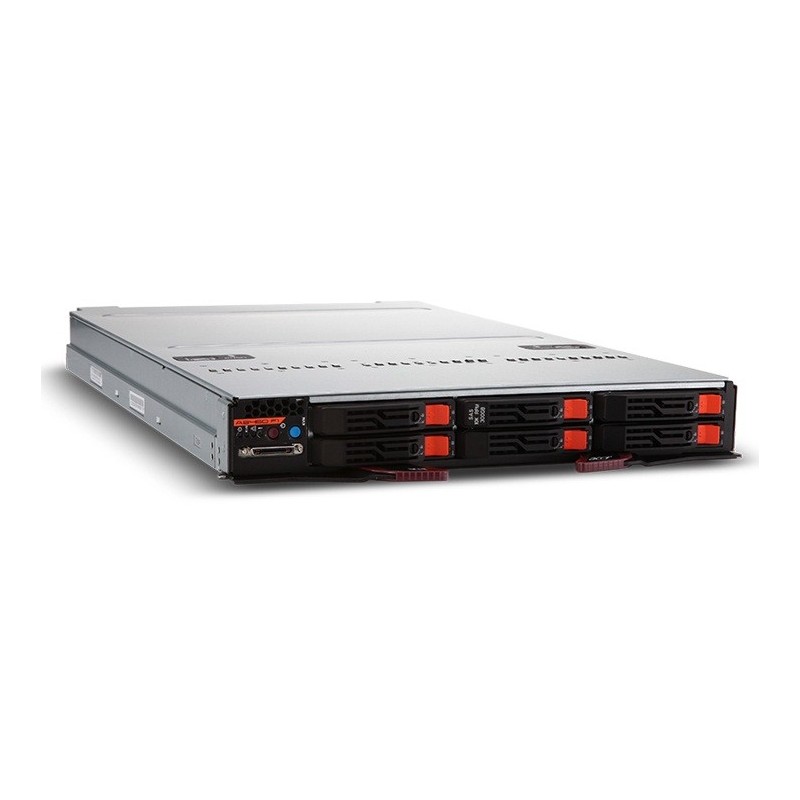

AB460 F1 Blade Server Tampak Depan

AB460 F1 Server Blade Internal view

1. Sampai Dua ® Xeon ® 5600 series prosesor Intel
2. Sampai Dua belas DDR3 ECC 1333 MHz slot memori terdaftar atau tanpa buffer
3 Dukungan untuk sampai enam hot-plug 2.5 "SAS atau SATA hard drive atau solid state drive dengan perangkat lunak RAID 0
dan 1 dukungan
4. PCI Express ® 2.0 x8 slot kartu mezzanine
5. Mid-pesawat konektor
6. Intel ® ICH10
7 Intel ® 5500 Chipset
8 Baterai
9 depan modul I / O
10 Chip BIOS
11 LSI ® 2008 SAS 6G kontroler

AB460 F1 Server Blade Front Indicator Overview

1. tombol daya
2. KVM tombol
3 Power LED
4. KVM / ID LED
5. Jaringan / InfiniBand LED
6. Status / indikator kesalahan
7. KVM konektor

Apa yang Baru

• Yang baru Intel ® Xeon ® 5600 Series prosesor
• InfiniBand dengan koneksi QDR
• Hot-plug dan efisiensi tinggi 94% + power supply modul
• AB460 Spesifikasi pisau F1

Prosesor dan chipset

• Tambahan dua Intel ® Xeon ® 5600 series processor dengan sampai 6 core masing-masingMemori DDR3

Memori

• Memori capacity1:
• Terdaftar DIMM: 2, 4, 8, 16 GB2
• Unbuffered DIMM: 2, 4 GB
• Sampai 192 GB terdaftar DIMM ketika penuh diisi dengan dua DIMM per channel, 12 slot
• Sampai dengan 48 GB unbuffered DIMM ketika penuh diisi dengan dua DIMM per channel, 12 slot

jaringan Controller

• Terpadu dual-port Intel ® 82576EB Gigabit Ethernet Controller

1 menggunakan campuran dari memori terdaftar dan unbuffered memori ECC tidak didukung.
2 16 modul memori yang tersedia dengan permintaan khusus hanya GB.

graphics controller

• IBMC kontroler tertanam
• 16 MB memori video
• 1280x 1024 dengan 16 M warna resolusi didukung

penyimpanan

• Hard disk faktor bentuk: 2.5 "
• Jenis: SAS / SATA / SSD
• HDD Kapasitas maksimum:
• 2,5 "SAS HDD kapasitas: 73 GB, 146 GB, 300 GB, 450 GB, 600 GB
• 2.5 "SATA HDD kapasitas: 150 GB, 300 GB, 500 GB
• 2.5 "SSD kapasitas: 32 GB dan 64 GB
• Opsional drive: N / A
• Floppy drive: N / A

penyimpanan Controller

• Terpadu LSI ® 2008 SAS 2.0 (6 x 3 Gb / s SAS port) dengan RAID 0,1,10 dukungan

ekspansi slot

• Satu PCIe ® 2.0 x8 slot kartu mezzanine

pengelolaan

• Acer Cerdas pisau Manager untuk semua server blades Acer dalam jaringan berhasil
• Acer Cerdas pisau Console untuk server blades dalam Acer pisau Lampiran
• Acer Cerdas Console untuk komponen dalam blade server Acer

keamanan

• Administrator sandi
• Power-on password

Deployment / Servis

• Alat-kurang chassis masuk dan komponen
• Alat-kurang rackmount kit
• Acer Cerdas Pengaturan
• Update BIOS alat, mendukung DOS dan Windows ® OS
• IPMI Firmware update tool, mendukung DOS dan Windows ® OS

Sistem Operasi

• Windows Server ® 2008
• Windows Server ® 2008 R2
• Windows Server ® 2003
• Red Hat ® Enterprise Linux 5
• SUSE ® Linux Enterprise Server 11
• VMware ESXi ™ 4
• VMware ESX ™ 4

Input / output antarmuka
depan

• KVM tombol
• KVM / ID LED
• KVM konektor
• Salah satu port VGA
• Satu Daya / tombol off
• LED indikator: kekuasaan, HDD aktivitas, LAN port 1 sampai 4, Infiniband dan ID

belakang

• Dua konektor proprietary untuk terhubung ke pertengahan pesawat

Chassis / Form Factor

• Proprietary ·

Power Supply

• Silakan lihat AB7000 spesifikasi blade kandang listrik

Peraturan Compliant Standar
EMC

• FCC
• CE

keselamatan

• UL
• CB

Spesifikasi Teknis
Dimensi

• 11,32 "(H) x 1,67" (W) x 18,9 "(D) / 42 (W) x 480 (D) x 288 (H) mm

Bentuk Proprietary faktor.

• 10 pisau hingga 7U rak kandang mountable

Berat

• minimum 9,6 kg sekitar (konfigurasi dasar: satu cpu, satu DIMM memori,
• satu HDD)
• Maksimum 13,8 kg sekitar (konfigurasi maksimum: 2 CPU, 12 DIMM, dan
• 6 HDD)

kekuasaan
spesifikasi

• Tercantum dalam spesifikasi daya AB7000 Lampiran

sistem Inlet
suhu
Pengoperasian

• 10 ° hingga 35 ° C (50 ° sampai 95 ° F) di permukaan laut, tidak langsung
• berkelanjutan sinar matahari. Laju perubahan maksimum adalah 10 ° C / jam
• (18 ° F / jam). Batas atas mungkin dibatasi oleh jenis dan
• jumlah opsi yang terinstal.
• Kinerja sistem dapat dikurangi jika beroperasi dengan

• kipas kesalahan atau di atas 30 ° C (86 ° F).

Kelembaban Relatif
(non-kondensasi)

• operasi
  • 10 sampai 90% kelembaban relatif (Rh), 28 ° C (82.4 ° F)
    maksimum suhu wet bulb, tidak berembun.
• Non-operasional
  • 5-95% kelembaban relatif (Rh), 38,7 ° C (101,7 ° F)
    maksimum suhu wet bulb, tidak berembun.

Acoustic Noise

• Tercantum dalam AB7000 Spesifikasi Lampiran Akustik.

Standard Features
Processors

• Intel® Xeon® Six-Core processor
• X5675 (12 MB L3 cache, 3.06 GHz, 6.4 GT/s, DDR3-1333 MHz, 95 W)
• X5650 (12 MB L3 cache, 2.66 GHz, 6.4 GT/s, DDR3-1333 MHz, 95 W)
• Intel® Xeon® Quad-Core processor
• E5620 (12 MB L3 cache, 2.40 GHz, 5.86 GT/s, DDR3-1066 MHz, 80 W)
• L5630 (12 MB L3 cache, 2.13 GHz, 5.86 GT/s, DDR3-1066 MHz, 40 W)
• E5606 (8 MB L3 cache, 2.13 GHz, 4.8 GT/s, DDR3-1066 MHz, 80 W)

Chipset

• Intel® 5500 Chipset

Memory3

• Type4
  • DDR3 1333 MHz memori terdaftar
    DDR3 1333 MHz memori unbuffered
• DIMM sockets
  • 12
• Kapasitas
  • Terdaftar DIMM: 2/4/8/165 GB
    Unbuffered DIMM: 2/4 GB
• Kapasitas DIMM maksimum
  • Terdaftar: 192 GB
    Unbuffered DIMM: 48 GB

Memory protection

• ECC, Mirroring, Mode berbaris, x8 SDDC

Jaringan kontroler

• terintegrasi Intel ® 82576EB dual port Gigabit Ethernet Controller per node

Satu slot ekspansi

• PCIe ® Generasi 2 x 8 slot kartu mezzanine

InfiniBand

• 4x QDR (40 Gb / s) InfiniBand HCS (single & dual-port)
• Internal port
  • Dua puluh intern port QDR 4x
• Eksternal Uplink Port
  • Enam belas 4x QDR eksternal uplink port (QSFP konektor)
• Bandwidth
  • 4xQDR (40Gbps) non-blocking arsitektur, 2.88Tbps
    switch di seluruh bandwidth (36 port)
• Manajemen
  • Di-band InfiniBand IBML / CLI
• OS
  • Firmware upgradeable

3 penggunaan campuran dari memori terdaftar dan unbuffered memori ECC tidak didukung.
4 kecepatan memori dapat berjalan pada 1333 MHz, 1066MHz, atau 800 MHz tergantung pada total memori modul diinstal dan model prosesor.
5 16 modul memori yang tersedia dengan permintaan khusus hanya GB.
