Komputer Server Acer Rack AR360 F1

Acer AR360 F1 Specifications

AR360 F1 Ikhtisar Produk
F1 AR360 adalah dua soket 1U server yang memberikan kinerja yang sangat baik, ketersediaan dan
perluasan kemampuan dalam desain hemat-ruang. Dengan fitur manajemen dan keandalan maju,
server ini dioptimalkan untuk perusahaan-tingkat operasi untuk departemen dan kantor cabang.

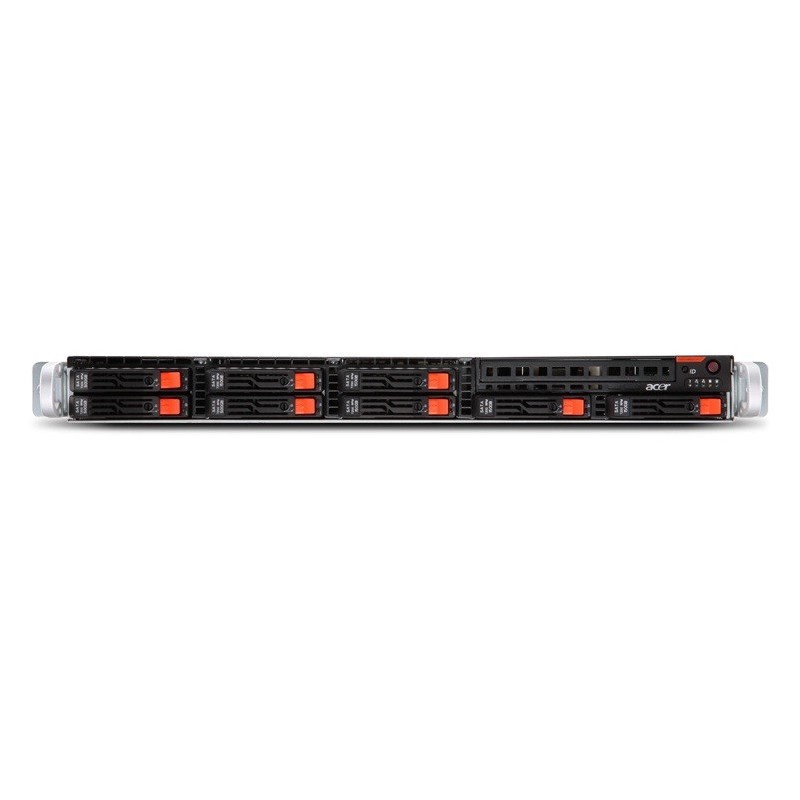

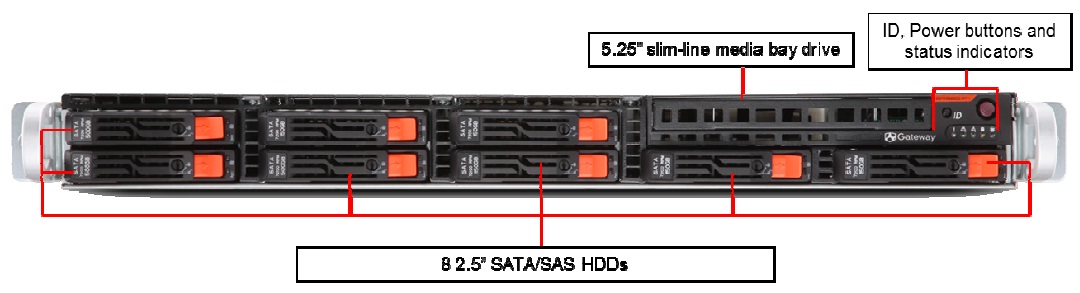

Product Front View

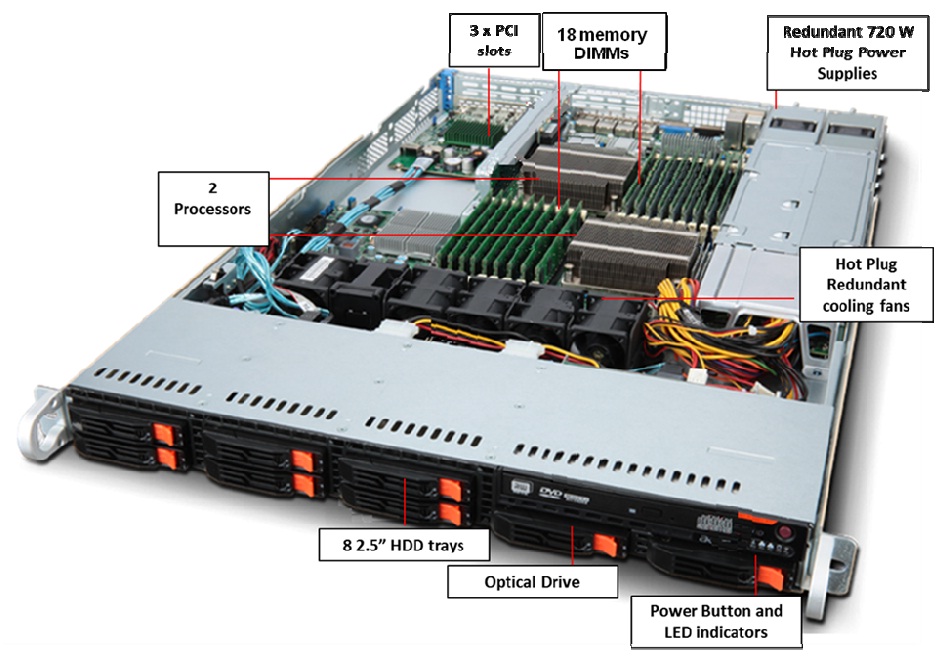

Product Inside View
1. 18 x ECC DDR3 1066/1333 MHz slot memori terdaftar atau tanpa buffer
2. 2 x Intel ® Xeon ® 5600 series prosesor mendukung sampai 6-core per prosesor
3. 3 x slot PCI Express ®
4. Riser kartu yang mendukung PCI Express ®
5. 2 x 700 W 80Plus ® emas tingkat pasokan listrik yang efisien hot-swap (1 +1 berlebihan)
6. Hot-plug penggemar sistem berlebihan pendinginan
7. SAS / SATA HDD backplane
8. Dukungan untuk sampai delapan 2,5 "hot-plug SATA atau SAS drive hard disk
9. Slim-line teluk Drive optis
10. Tombol Daya, Sistem ID tombol, LED indikator (Power, HDD aktivitas, LAN1-2 status, sistem
ID / status / kesalahan)

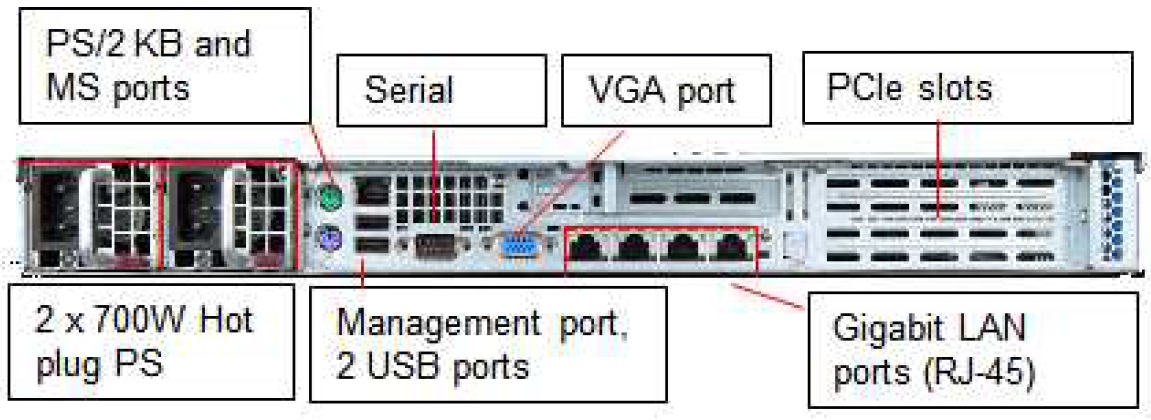

Product Rear View

1. 2 x 700 W 80Plus ® emas tingkat unit pasokan yang efisien daya (1 +1 berlebihan, hot-pluggable)
2. PS / 2 mouse port
3. PS / 2 keyboard port
4. 2 x konektor USB 2.0
5. Manajemen IPMI LAN konektor
6. COM (Serial) konektor
7. Video konektor
8. 4 x Gigabit LAN konektor
9. ID LED

Apa yang Baru

• Yang baru Intel ® Xeon ® 5600 Series prosesor
• 2 x 700 W 80Plus ® emas tingkat unit pasokan yang efisien daya (1 +1 berlebihan, hot-pluggable)
• Memori DDR3

Spesifikasi Produk
Prosesor dan chipset

• Tambahan dua Intel ® Xeon ® 5600 series processor
• Intel ® 5520 Chipset

Memory1

• Kapasitas memori:
• Terdaftar DIMM: 2, 4, 8, 16 GB2
• Unbuffered DIMM: 2, 4 GB
• Sampai 192 GB terdaftar DIMM ketika penuh diisi dengan 2 DIMM per channel di 12 slot
• Sampai dengan 48 GB unbuffered DIMM ketika penuh diisi dengan 2 DIMM per channel di 12 slot

jaringan pengendali

• 2 X Terpadu Intel ® 82576EB dual-port Gigabit Ethernet Controller (4 port total)

penyimpanan

• Hard disk faktor bentuk: 2.5 "
• Jenis: SAS / SATA / SSD dengan kemampuan plug panas
• Kapasitas HDD (tingkat perusahaan):
  • 2,5 "SAS HDD kapasitas: 73 GB, 146 GB, 300 GB, 450 GB, 600 GB
  • 2.5 "SATA HDD kapasitas: 150 GB, 300 GB, 500 GB
  • 2.5 "SSD kapasitas: 32 GB dan 64 GB
• 2.5 "Kapasitas maksimum:
  • Sampai 4 TB SATA (500 GB 2.5 "x 8 HDD)
  • Sampai dengan 4,8 TB SAS (600 GB 2.5 "x 8 HDD)
  • Sampai 512 GB SSD (64 GB 2.5 "x 8 HDD)

pengontrol penyimpanan

• Integrated Intel ® ICH10R Serial ATA host controller (enam 3 Gb / s port SATA) dengan RAID 0, 1, 5, 10
• mendukung
• Opsional PCIe ® 4-port dan 8-port 6Gb / s SAS RAID kartu (standar pada beberapa model)

ekspansi slot

• Salah satu PCI-E 2.0 x16 (kiri)
• Satu low-profile PCI-E 2.0 x8 slot (kanan)
• Satu Acer Flex I / O x8 slot (kiri, PCIe 2.0 antarmuka)

pengelolaan

• Acer Cerdas Server Manager
• Sistem ID tombol LED, LED Sistem Kesehatan
• Acer Cerdas Console untuk manajemen server dan KVM over manajemen remote IP

Deployment / Servis

• Acer Cerdas Pengaturan
• BIOS Update Tool
• IPMI Firmware Update Tool

1 menggunakan campuran dari memori terdaftar dan unbuffered memori ECC tidak didukung.
2 16 modul memori yang tersedia dengan permintaan khusus hanya GB.

Sistem Operasi

• Windows Server ® 2008
• Windows Server ® 2008 R2
• Windows Server ® 2003
• Red Hat ® Enterprise Linux 5,4
• SuSE ® Linux Enterprise Server 11
• VMware ESXi ™ 4
• VMware ESX ™ 4

Input / output antarmuka
depan

• Satu Daya / tombol off
• LED indikator: kekuasaan, HDD aktivitas, LAN port 1 sampai 4, dan ID

belakang

• PS2 keyboard port
• PS2 mouse port
• Dua port USB 2.0
• Empat RJ-45 port (quad Gigabit NIC) dengan indikator aktivitas dan link
• RJ-45 port (yang didedikasikan untuk manajemen NIC) dengan indikator aktivitas dan link
• Serial (DB-9) pelabuhan
• SVGA (DB-15) Port
• ID LED

Drive optis

• Slim-line SATA DVD / RW

Chassis / faktor bentuk

• 1U rak dioptimalkan

Power supply

• 1 Power Supply Standar, opsional 2
• Sampai dengan 2 x 700 W 80Plus ® tingkat Gold efisien hot-swap unit power supply (1 +1 berlebihan)

Regulatory Compliance standar
EMC

• FCC (Kelas A)
• CE (Kelas A)
• BSMI (Kelas A)

keselamatan

• UL / Cul
• CB

Spesifikasi Teknis

• ukuran
• (dengan bezel)
  • 438,4 (W) x 675,5 (D) x 43.6 (H) mm (17.26 x 26,57 x 1,71 inci)
• Faktor bentuk
  • 1U rak dioptimalkan
• berat
• (perkiraan)
  • maksimum
  • (Slot komponen Semua dan soket
  • sepenuhnya dihuni)
    • 25 kg (£ 55,11.)
  • minimum
  • (HDD, power supply, dan
  • prosesor terpasang)
    • 18,5 kg (£ 40,78.)

Peringkat BTU

• Maksimum
  • 1836 BTU / jam. (pada 100 VAC)
  • 1706 BTU / jam. (pada 200 VAC)

sistem inlet
suhu

• Operasi
  • 10 ° - 35 ° C (50 ° - 95 ° F) di permukaan laut dengan ketinggian
    Peringkat dari 1 ° C per 305 m (1,8 ° F per 1000 ft) di atas
    permukaan laut sampai maksimum 3050 m (10.000 ft) dengan
    tidak terkena sinar matahari langsung berkelanjutan. Maksimum tingkat
    perubahan adalah 10 ° C / jam. (18 ° F / jam.). Batas atas
    tergantung pada jenis dan jumlah pilihan
    diinstal. Kinerja sistem dapat dikurangi jika
    operasi dengan kesalahan kipas atau di atas 30 ° C (86 ° F).
• Non-operasi
  • -40 ° - 70 ° C (-40 ° - 158 ° F), maksimum r makan dari
    perubahan adalah 20 ° C / jam. (36 ° F / jam.).

relatif kelembaban
(non-kondensasi)

• Operasi
  • 8 - kelembaban relatif 90% (Rh), 28 ° C (82 ° F .4)
    maksimum suhu wet bulb, non-kondensasi
• Tidak beroperasi
  • 5 - 95% kelembaban relatif (Rh), 38,7 ° C (101,7 ° F)
    maksimum suhu wet bulb, non-kondensasi

Acoustic noise

• Tercantum adalah menyatakan A-tertimbang tingkat daya suara (LWAd) dan menyatakan rata-rata
  pengamat posisi A-tertimbang tingkat tekanan suara (LpAm) ketika produk tersebut
  beroperasi di 23 ° C (73,4 ° F) lingkungan sekitar. N Oise emisi diukur
  sesuai dengan ISO 7779.
  Idle LpAm:
  • 59,3 dBA
• Operasi LpAm:
  • 53,6 dBA

emisi
klasifikasi
(EMC)

• FCC Peringkat kelas A
• normatif standar
• CISPR 22, EN55022, EN 61000-3-2,
• EN 61000-3-3

Power supply

• Rated mapan daya
  • 700 W
• Maksimum daya puncak
  • 700 W

Standard Features
Processors

• Intel® Xeon® Six-Core processor
  • X5675 (12 MB L3 cache, 3.06 GHz, 6.4 GT/s, DDR3-1333 MHz, 95 W)
  • X5650 (12 MB L3 cache, 2.66 GHz, 6.4 GT/s, DDR3-1333 MHz, 95 W)
• Intel® Xeon® Quad-Core processor
  • E5620 (12 MB L3 cache, 2.40 GHz, 5.86 GT/s, DDR3-1066 MHz, 80 W)
  • L5630 (12 MB L3 cache, 2.13 GHz, 5.86 GT/s, DDR3-1066 MHz, 40 W)
  • E5606 (8 MB L3 cache, 2.13 GHz, 4.8 GT/s, DDR3-1066 MHz, 80 W)

Chipset

• Intel® 5520

Memory3

• Tipe
  • DDR3 1066/1333 MHz memori terdaftar
  • DDR3 1066/1333 MHz ECC memori unbuffered
• DIMM sockets
  • 18
• Kapasitas Terdaftar DIMM:
  • 2/4/8/16 GB4
• Unbuffered DIMM ECC:
  • 2/4 GB
• Kapasitas DIMM maksimum Terdaftar:
  • 192 GB
• Unbuffered DIMM:
  • 48 GB

Memory protection

• ECC, Mirroring, modus berbaris, x4/x8 SDDC

Jaringan pengendali

• 2 x Terpadu ganda Intel ® 82576EB Gigabit Ethernet Controller (quad port)

3 penggunaan campuran dari memori terdaftar dan unbuffered memori ECC tidak didukung.
4 16 modul memori yang tersedia dengan permintaan khusus hanya GB.
