Komputer Server Acer Rack AR380 F1

Acer AR380 F1 Specifications

AR380 F1 Product Overview

F1 AR380 adalah kinerja tinggi, dual-socket server yang memberikan ketersediaan sangat baik, kemampuan ekspansi, dan fleksibilitas dalam desain hemat-ruang. Ini rak server 2U modular dioptimalkan untuk menengah usaha serta operasi bisnis perusahaan, termasuk departemen dan kantor cabang.

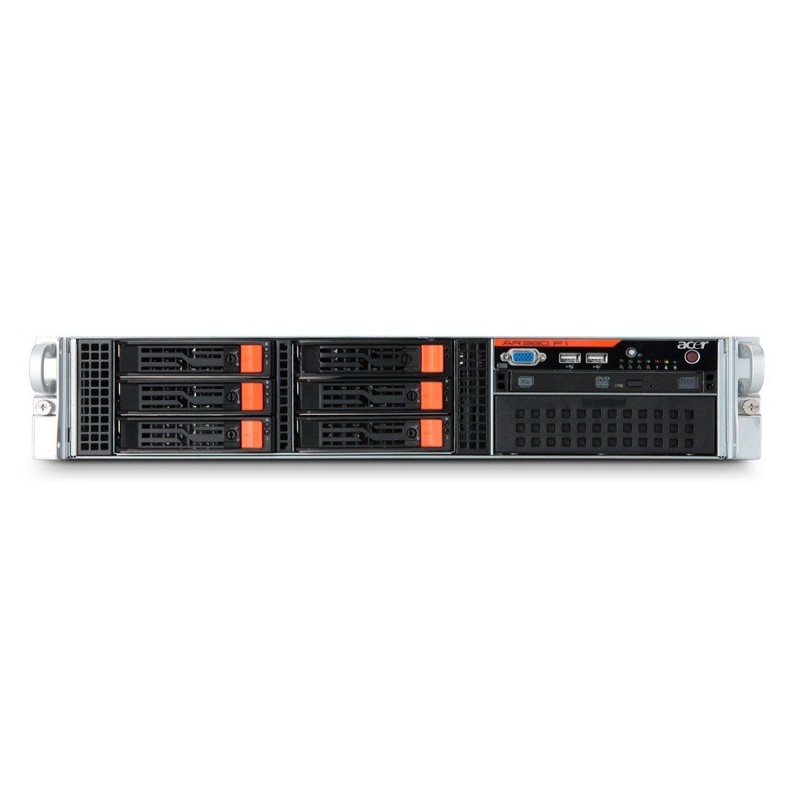

Product Front View

Product Inside View
1. 18 x ECC DDR3 1066/1333 MHz slot memori terdaftar atau tanpa buffer
2. 2 x Intel ® Xeon ® 5600 series prosesor mendukung sampai 6-core per prosesor
3. 2 x 720 W 80 PLUS ® emas tingkat pasokan listrik yang efisien hot-swap (1 +1 berlebihan)
4. Hot-plug penggemar sistem berlebihan pendinginan
5. 2 x USB 2.0 Front-mount konektor
6. Tombol Daya, Sistem ID tombol, LED indikator (Power, HDD aktivitas, LAN 1-4 status, sistem
ID / status / kesalahan), port video
7. Dukungan untuk hingga enam belas 2,5 "atau enam 3,5" hot-plug SATA atau SAS drive hard disk
8. 1 x Slim-line bay drive optis dan 1 5.25 "Tape drive bay

9. 7 x PCI Express ® slot dengan anak tangga

Product Rear View

1. Konektor keyboard PS2
2. PS2 Mouse konektor
3. 2 x konektor USB 2.0
4. Manajemen IPMI LAN konektor
5. COM (Serial) konektor
6. Video konektor
7. 4 x Gigabit LAN konektor
8. ID LED
Apa yang Baru

• Yang baru Intel ® Xeon ® 5600 Series prosesor
• 2 x 720 W 80Plus ® emas tingkat unit pasokan yang efisien daya (1 +1 berlebihan, hot-pluggable)
• Memori DDR3

Spesifikasi Produk
Prosesor dan chipset

• Tambahan dua Intel ® Xeon ® 5600 series processor
• Chipset: Intel ® 5520

Memory1

• Kapasitas memori:
• Terdaftar DIMM: 2, 4, 8, 16 GB2
• Unbuffered DIMM: 2, 4 GB
• Sampai 192 GB terdaftar DIMM ketika penuh diisi dengan 2 DIMM per channel di 12 slot

• Hingga 48 GB DIMM unbuffered ketika penuh diisi dengan 2 DIMM per channel di 12 slot

1 menggunakan campuran dari memori terdaftar dan unbuffered memori ECC tidak didukung.
2 16 modul memori yang tersedia dengan permintaan khusus hanya GB.

jaringan Controller

• 2 X Terpadu Intel ® 82576EB dual-port Gigabit Ethernet Controller (4 port total)

penyimpanan

• faktor bentuk hard Drive: 2.5A atau 3.5A € €
• Jenis: SAS / SATA / SSD dengan kemampuan plug panas
• HDD Kapasitas (tingkat perusahaan):
  • 3.5A € SAS HDD kapasitas: 300 GB, 450 GB, 600 GB
  • 3.5A € SATA HDD kapasitas: 250 GB, 500 GB, 1TB, 2TB
  • 2.5A € SAS HDD kapasitas: 73 GB, 146 GB, 300 GB, 450 GB, 600 GB
  • 2.5A € SATA HDD kapasitas: 150 GB, 300 GB, 500 GB
  • 2.5A € SSD kapasitas: 32 GB dan 64 GB
• 3.5A kapasitas € maksimum:
  • Sampai dengan 12 TB SATA (2 TB 3,5 "x 6 HDD)
  • Hingga 3,6 TB SAS (600 GB 3.5A € x 6 HDD)
• 2.5A kapasitas € maksimum:
  • Sampai 8 TB SATA (500 GB 2.5 "x 16 HDD)
  • Sampai dengan 9,6 TB SAS (600 GB 2.5A € x 16 HDD)

penyimpanan Controller

• Integrated Intel ® ICH10R Serial ATA host controller (enam 3 Gb / s port SATA) dengan RAID 0, 1, 5, 10
• mendukung
• Opsional PCIe ® 4-port/8-port dan 16-port 6Gb / s SAS RAID kartu (standar pada beberapa model)

ekspansi slot

• Satu tinggi PCI-E 2.0 x16 penuh (dengan x8 link; kiri)
• Dua penuh tinggi PCI-E 2.0 x8 slot (dengan link x4; kiri)
• Tiga low profile PCI-E 2.0 x8 slot (dengan link x4; kanan)
• Satu Acer Flex I / O (PCI-E 2.0 x8) slot (kiri)

pengelolaan

• Acer Cerdas Server Manager
• Sistem ID tombol LED, LED Sistem Kesehatan
• Acer Cerdas Console untuk manajemen server dan KVM over manajemen remote IP

Deployment / Servis

• Acer Cerdas Pengaturan
• BIOS Update Tool
• IPMI Firmware Update Tool

Sistem Operasi

• Windows Server ® 2008
• Windows Server ® 2008 R2
• Windows Server ® 2003
• Red Hat ® Enterprise Linux 5,4
• SuSE ® Linux Enterprise Server 11
• VMware ESXi ™ 4
• VMware ESX ™ 4

Input / output antarmuka
depan

• Satu Daya / tombol off
• LED indikator: kekuasaan, HDD aktivitas, LAN port 1 sampai 4, dan ID
• Dua port USB 2.0
• Salah satu port VGA

belakang

• PS2 keyboard port
• PS2 mouse port
• Dua port USB 2.0
• Empat RJ-45 port (quad Gigabit NIC) dengan indikator aktivitas dan link
• RJ-45 port (yang didedikasikan untuk manajemen NIC) dengan indikator aktivitas dan link
• Serial (DB-9) pelabuhan
• SVGA (DB-15) Port
• ID LED

Drive optis

• Slim-line SATA DVD / RW
• Opsional 5,25 "tape drive

Chassis / Form Factor

• 2U rak dioptimalkan

Power Supply

• 1 Power Supply Standar, opsional 2
• Sampai dengan 2 x 720 W 80 PLUS ® tingkat Gold pasokan listrik efisien hot-swap (1 +1 berlebihan)

Peraturan Standar Kepatuhan
EMC

• FCC (Kelas A)
• CE (Kelas A)
• BSMI (Kelas A)

keselamatan

• UL / Cul
• CB
• Nemko / GS

Spesifikasi Teknis
ukuran
(dengan bezel)

• 438,4 (W) x 705 (D) x 88.1 (H) mm (17,3 x 27,8 x 3,5 inci)

Faktor bentuk

• 2U rak dioptimalkan

berat
(perkiraan)

• maksimum
• (Slot komponen Semua dan soket
• sepenuhnya dihuni)
  • 39 kg (88,1 lbs)
• minimum
• (Satu HDD, power supply, dan
• prosesor terpasang)
  • 28,5 kg (62,8 lbs)

BTU Peringkat

• Maksimum
  • 3276 BTU / jam

sistem inlet
suhu

• Operasi
  • 10 ° - 35 ° C (50 ° - 95 ° F) di permukaan laut wi th
    ketinggian derating dari 1 ° C per 305 m (1,8 ° F per 100 0
    ft) di atas permukaan laut sampai maksimum 3050 m
    (10.000 ft) tidak terkena sinar matahari langsung berkelanjutan. maksimum
    laju perubahan adalah 10 ° C / jam (18 ° F / jam). Batas atas
    tergantung pada jenis dan jumlah pilihan
    diinstal. Kinerja sistem dapat dikurangi jika
    operasi dengan kesalahan kipas atau di atas 30 ° C (86 ° F).

• Non-operasi
  • -40 ° - 70 ° C (-40 ° - 158 ° F) tingkat maksimum dari
  • perubahan adalah 20 ° C / jam (36 ° F / jam).

kelembaban relatif
(non-kondensasi)

• Operasi
  • 8 - kelembaban relatif 90% (Rh), 28 ° C (2.4 ° F 8)
    maksimum suhu wet bulb, non-kondensasi

• Tidak beroperasi
  • 5 - 95% kelembaban relatif (Rh), 38,7 ° C (101,7 ° F)
    maksimum suhu wet bulb, non-kondensasi

Acoustic noise

• Tercantum adalah menyatakan A-tertimbang tingkat daya suara (LWAd) dan menyatakan rata-rata
  pengamat posisi A-tertimbang tingkat tekanan suara (LpAm) ketika produk tersebut
  beroperasi di lingkungan 21 ° C ambient. Kebisingan em issions diukur dalam
  sesuai dengan ISO 7779.

• Idle LWAd:
  • 6,4 BA / LpAm: 45,8 dBA
• Operasi LWAd:
  • 7,2 BA / LpAm: 53,6 dBA

emisi
klasifikasi
(EMC)

• FCC Peringkat

  • kelas A
• normatif standar
  • EN55022, EN 61000-3-2, EN 61000-3-3, CISPR
  • 22 Kelas A

Power supply

• Rated Steady-State daya
  • 720 W
• Maksimum Puncak Daya
  • 728 W

Standard Features
Processors

• Intel® Xeon® Six-Core processor
  • X5675 (12 MB L3 cache, 3.06 GHz, 6.4 GT/s, DDR3-1333 MHz, 95 W)
  • X5650 (12 MB L3 cache, 2.66 GHz, 6.4 GT/s, DDR3-1333 MHz, 95 W)
  • E5645 (12 MB L3 cache, 2.40 GHz, 5.86 GT/s, DDR3-1333 MHz, 80 W)
• Intel® Xeon® Quad-Core processor
  • E5620 (12 MB L3 cache, 2.40 GHz, 5.86 GT/s, DDR3-1066 MHz, 80 W)
  • L5630 (12 MB L3 cache, 2.13 GHz, 5.86 GT/s, DDR3-1066 MHz, 40 W)
  • E5606 (8 MB L3 cache, 2.13 GHz, 4.8 GT/s, DDR3-1066 MHz, 80 W)

Chipset

• Intel® 5520

Memori 3

• Jenis
  • DDR3 1066/1333 MHz memori terdaftar
    DDR3 1066/1333 MHz ECC memori unbuffered

• DIMM sockets
  • 18
• Kapasitas Terdaftar DIMM:
  • 2/4/8/16 GB4
• Unbuffered DIMM ECC:
  • 2/4 GB
• Kapasitas
  • DIMM maksimum Terdaftar:
    • 192 GB
  • Unbuffered DIMM:
    • 48 GB

Memory protection

• ECC, Mirroring, Mode berbaris, x4/x8 SDDC

Jaringan pengendali

• 2 x Terpadu ganda Intel ® 82576EB Gigabit Ethernet Controller (quad port)

3 penggunaan campuran dari memori terdaftar dan unbuffered memori ECC tidak didukung.
4 16 modul memori yang tersedia dengan permintaan khusus hanya GB.

Download Document PDF Server Acer Rack AR380 F1
