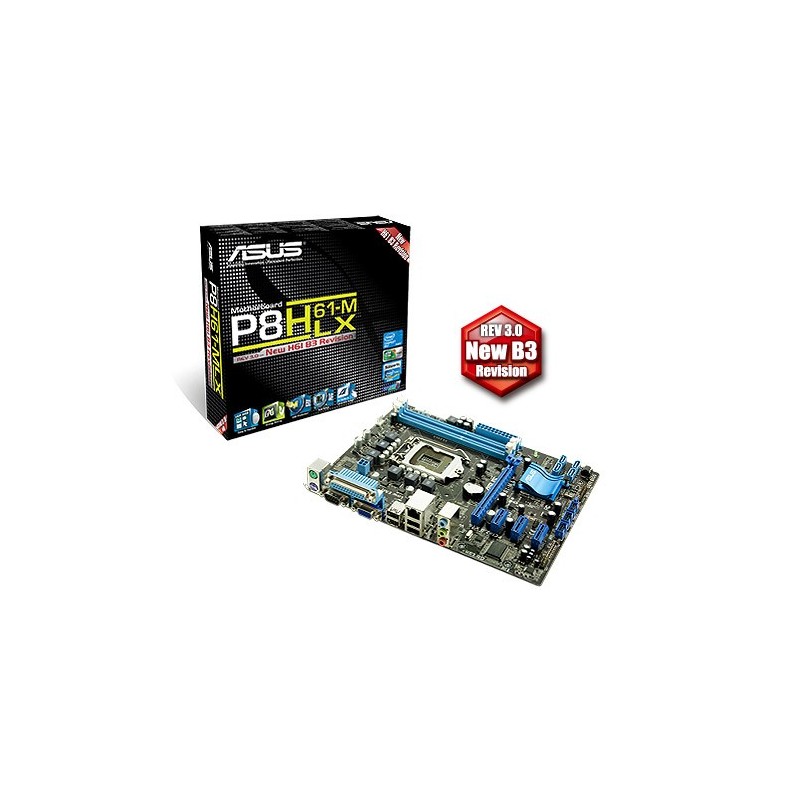

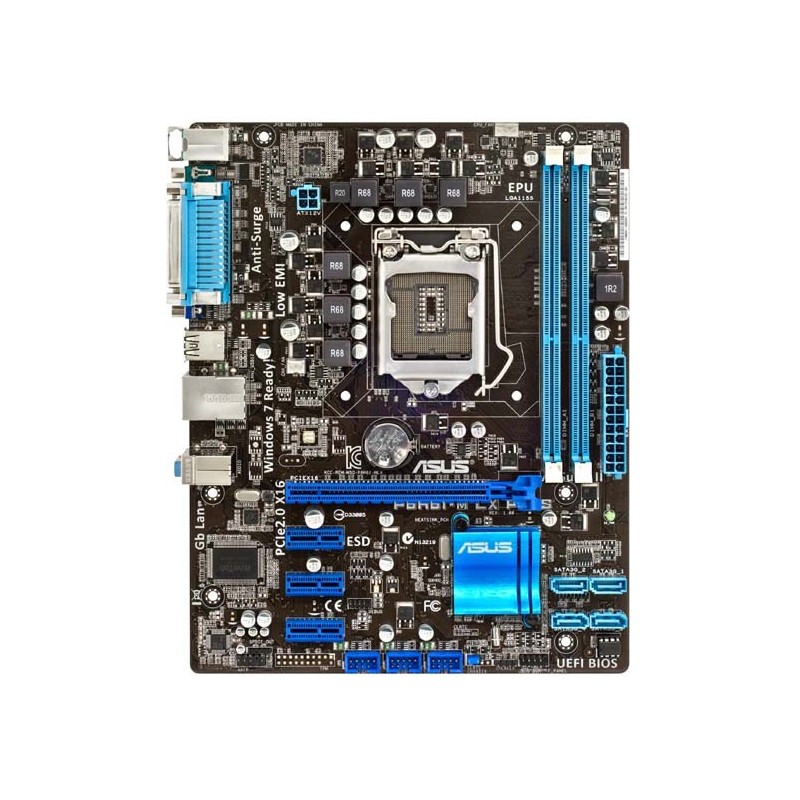

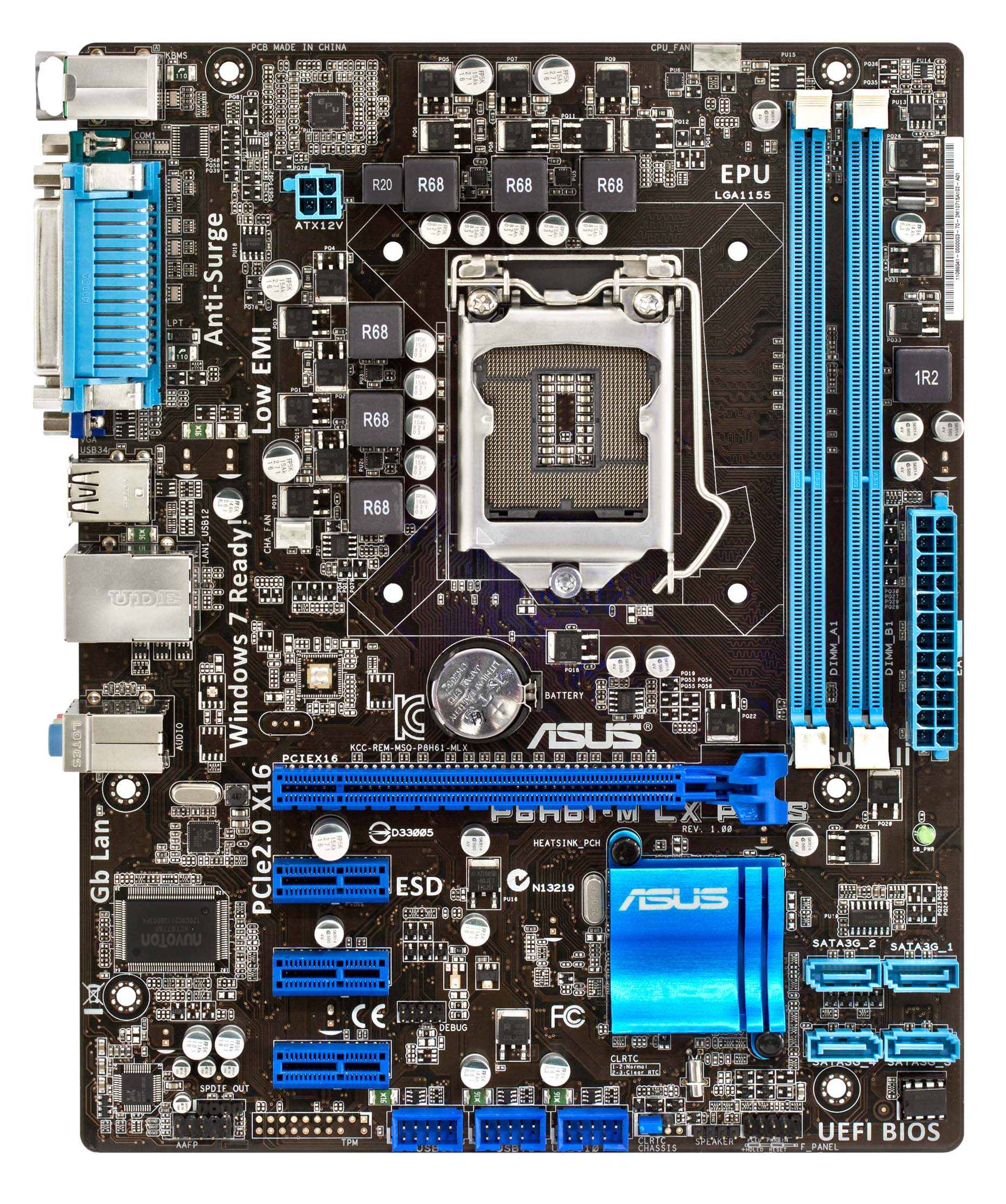

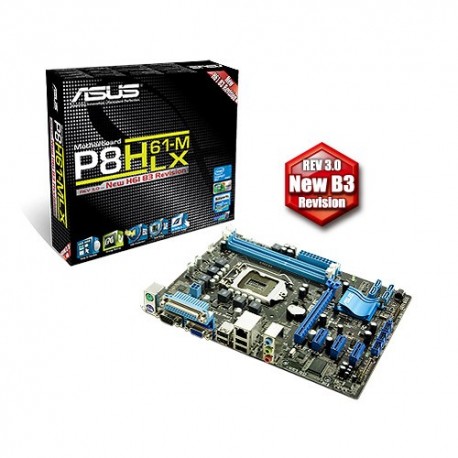

ASUS P8H61-M LX Mainboard

Spesifikasi Produk ASUS P8H61-M LX Mainboard

CPU

• Intel® Socket 1155 for 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
• Supports Intel® 32 nm CPU
• Supports Intel® Turbo Boost Technology 2.0
• * The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
• * Refer to www.asus.com for CPU support list

Chipset

• Intel® H61(B3)

Memory

• 2 x DIMM, Max. 16GB, DDR3 1333/1066 Hz Non-ECC, Un-buffered Memory
• Dual Channel Memory Architecture
• Supports Intel® Extreme Memory Profile (XMP)
• * The maximum 16GB memory capacity can be supported with 8GB or above DIMMs. ASUS will update the memory QVL once the DIMMs are available in the market.
• * Refer to www.asus.com or user manual for the Memory QVL (Qualified Vendors Lists).
• * Due to OS limitation, when installing total memory of 4GB capacity or more, Windows® 32-bit operation system may only recognize less than 3GB. Install a 64-bit Windows® OS when you want to install 4GB or more memory on the motherboard.

Graphic

• Integrated Graphics Processor
• VGA output support : RGB port
• - Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
• Supports DirectX 10.1

Expansion Slots

• 1 x PCIe 2.0 x16
• 3 x PCIe 2.0 x1

Storage

• Intel® H61(B3) chipset :
• 4 x SATA 3Gb/s port(s), blue

LAN

• Realtek® 8111E , 1 x Gigabit LAN Controller(s)

Audio

• Realtek® ALC 887 8-Channel High Definition Audio CODEC *1

USB Ports

• Intel® H61(B3) chipset :
• 10 x USB 2.0 port(s) (4 at back panel, black, 6 at mid-board)

ROG Exclusive Features

• Overclocking Protection :
• - ASUS C.P.R.(CPU Parameter Recall)

Special Features
ASUS EPU :

• - EPU

ASUS Exclusive Features :

• - AI Suite II
• - Ai Charger
• - Anti-Surge
• - Low EMI Solution
• - ESD Guards
• - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface

ASUS Quiet Thermal Solution :

• - Stylish Fanless Design Heat-sink solution
• - ASUS Fan Xpert

ASUS EZ DIY :

• - ASUS CrashFree BIOS 3
• - ASUS EZ Flash 2
• - ASUS MyLogo 2

Back I/O Ports

• 1 x PS/2 keyboard (purple)
• 1 x PS/2 mouse (green)
• 1 x D-Sub
• 1 x LAN (RJ45) port(s)
• 4 x USB 2.0
• 1 x COM port(s)
• 1 x Parallel port(s)
• 3 x Audio jack(s)

Internal I/O Ports

• 3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s)
• 4 x SATA 3Gb/s connector(s)
• 1 x CPU Fan connector(s)
• 1 x Chassis Fan connector(s)
• 1 x S/PDIF out header(s)
• 1 x 24-pin EATX Power connector(s)
• 1 x 4-pin ATX 12V Power connector(s)
• 1 x Front panel audio connector(s) (AAFP)
• 1 x Internal speaker connector(s)
• 1 x System panel(s)

BIOS

• 32 Mb Flash ROM, UEFI BIOS, PnP, DMI v2.0, WfM2.0, SMBIOS v2.6, ACPI v2.0a, Multi-language BIOS

Support Disc

• Drivers
• ASUS Utilities
• ASUS Update
• Anti-virus software (OEM version)

Form Factor

• uATX Form Factor
• 9.6 inch x 7.6 inch ( 24.4 cm x 19.3 cm )

Note

• *1: Use a chassis with HD audio module in the front panel to support an 8-channel audio output.

Isi Paket Produk ASUS P8H61-M LX Mainboard

•  User's manual
• I/O Shield
• 2 x SATA 3Gb/s cable(s)

Ringkasan produk ASUS P8H61-M LX Mainboard

LGA1155 soket untuk Intel ® Core ™ Generasi Kedua i7 / Core ™ i5 / Core ™ i3 Prosesor
Support Intel Core CPUMotherboard ini mendukung prosesor Intel ® core generasi kedua ™ i7 / Core ™ i5 / Core ™ i3 LGA1155 dalam paket dengan memori dan PCI Express controller terintegrasi untuk mendukung 2-channel (2 DIMM) memori DDR3 dan 16 jalur PCI Express 2.0. Hal ini memberikan performa grafis yang besar. Intel ® core generasi kedua ™ i7 / Core ™ i5 / Core ™ i3 adalah yang paling kuat dan energi CPU efisien di dunia.


Intel ® H61 (B3) Express Chipset
Intel Chipset InsideIntel ® H61 (B3) Express Chipset adalah desain single-chipset terbaru untuk mendukung prosesor generasi ke-2 baru 1155 socket Intel ® Core ™ i7 / Core ™ i5 / Core ™ i3. Ini memberikan peningkatan kinerja dengan memanfaatkan link point-to-point serial, yang memungkinkan peningkatan bandwidth dan stabilitas.

DDR3 1333/1066 dukungan Dual-Channel
Motherboard ini mendukung memori DDR3 yang memiliki kecepatan transfer data 1333/1066 MHz untuk memenuhi persyaratan bandwidth yang lebih tinggi dari grafis 3D terbaru, multimedia, dan aplikasi internet. Dual-channel DDR3 memperbesar bandwidth memori sistem Anda untuk meningkatkan kinerja sistem.


Perlindungan Anti-Surge
Anti-Surge ProtectionLindungi Perangkat Anda Anti-Surge Protection Desain mendeteksi kondisi Overvoltage dan mencegah lonjakan tegangan dari penyebaran secara real time. Hal ini juga secara aktif memotong suplai tegangan untuk melindungi sistem. 1. Real-time melalui deteksi tegangan. 2. Perlindungan aktif terhadap potensi kerusakan motherboard Anda dan sistem.

EPU
EPUTekan ke real time PC mesin hemat listrik pertama di dunia melalui AI Suite II utilitas. Dapatkan total sistem penghematan energi dengan secara otomatis mendeteksi beban PC saat ini dan cerdas moderat konsumsi daya. Hal ini juga mengurangi kebisingan kipas dan memperluas komponen umur panjang.

EPU - Energy Efficiency All Around
AI Suite IIDengan cepat antarmuka yang user-friendly, ASUS AI Suite II mengkonsolidasi semua fitur eksklusif ASUS menjadi satu sederhana untuk menggunakan paket perangkat lunak. Hal ini memungkinkan Anda untuk mengawasi overclocking, manajemen energi, kontrol kecepatan kipas, tegangan dan pembacaan sensor. Ini perangkat lunak all-in-one menawarkan beragam dan kemudahan untuk menggunakan fungsi, tanpa perlu beralih bolak-balik antara utilitas yang berbeda.


AI Suite II - One-stop Access to Innovative ASUS Features
UEFI BIOS (EZ Mode)Eksklusif untuk motherboard ASUS, UEFI nya (Unified Extensible Firmware Interface) adalah pertama kalinya mouse dikendalikan interface BIOS grafis dirancang dengan dual mode dipilih. Ini memberikan user-friendly interface yang melampaui keyboard-saja kontrol BIOS tradisional untuk memungkinkan masukan lebih fleksibel dan nyaman dengan bergulir cepat. Pengguna dapat dengan mudah menavigasi UEFI BIOS dengan kelancaran sistem operasi mereka. Overclocking cepat dan sederhana dan berbagi setup difasilitasi oleh F12 hotkey BIOS fitur snapshot. Mode EZ eksklusif menampilkan info pemasangan sering diakses, sedangkan Advanced Mode adalah untuk penggemar kinerja berpengalaman yang menuntut sistem kontrol yang jauh lebih rumit, termasuk informasi rinci DRAM. Mendukung Hard Drives lebih 2.2TB ASUS UEFI BIOS native mendukung hard drive lebih besar dari 2.2TB dalam 64-bit, dengan pemanfaatan ruang penyimpanan penuh membantu memberikan komputasi jauh lebih menarik daripada versi tradisional BIOS. Eksklusif ASUS Antarmuka • EZ Mode - memberikan akses mudah ke dipilih, mode sistem optimal, sistem tampilan informasi yang jelas dan drag dan drop booting memprioritaskan • Lanjutan Mode - untuk penggemar kinerja berpengalaman yang menuntut pengaturan sistem yang rumit

Fan XpertAktif Tenang & Cool
ASUS Fan Xpert cerdas memungkinkan pengguna untuk menyesuaikan kecepatan kipas CPU sesuai dengan suhu lingkungan yang berbeda, yang disebabkan oleh kondisi iklim yang berbeda di wilayah geografis yang berbeda dan sistem loading.Built-in berbagai profil berguna menawarkan kontrol fleksibel kecepatan kipas untuk mencapai lingkungan yang tenang dan sejuk.


EZ-Flash 2
EZ-Flash 2Cukup update BIOS dari USB flash disk sebelum masuk OS
EZ Flash 2 adalah user-friendly update BIOS utilitas. Cukup menjalankan program ini dan update BIOS dari USB flash disk sebelum masuk OS. Anda dapat meng-update BIOS anda hanya dalam beberapa klik tanpa harus mempersiapkan disket floppy tambahan atau menggunakan perangkat flash berbasis OS.


CrashFree BIOS 3
CrashFree BIOS 3Cukup mengembalikan data BIOS yang rusak dari USB flash disk
ASUS CrashFree BIOS 3 memungkinkan pengguna untuk mengembalikan data BIOS yang rusak dari USB flash disk yang berisi file BIOS. Utilitas ini dapat menghemat biaya dan kerumitan untuk membeli chip BIOS pengganti.

ErP siap
ErP readyMotherboard ini adalah Produk Energi terkait Uni Eropa (ErP) siap, dan ErP membutuhkan produk untuk memenuhi persyaratan efisiensi energi tertentu dalam hal konsumsi energi. Hal ini sejalan dengan visi ASUS dalam menciptakan produk yang ramah lingkungan dan hemat energi melalui desain produk dan inovasi untuk mengurangi jejak karbon dari produk dan dengan demikian mengurangi dampak lingkungan.
