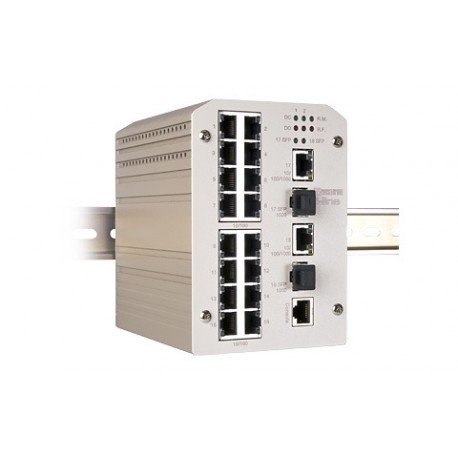

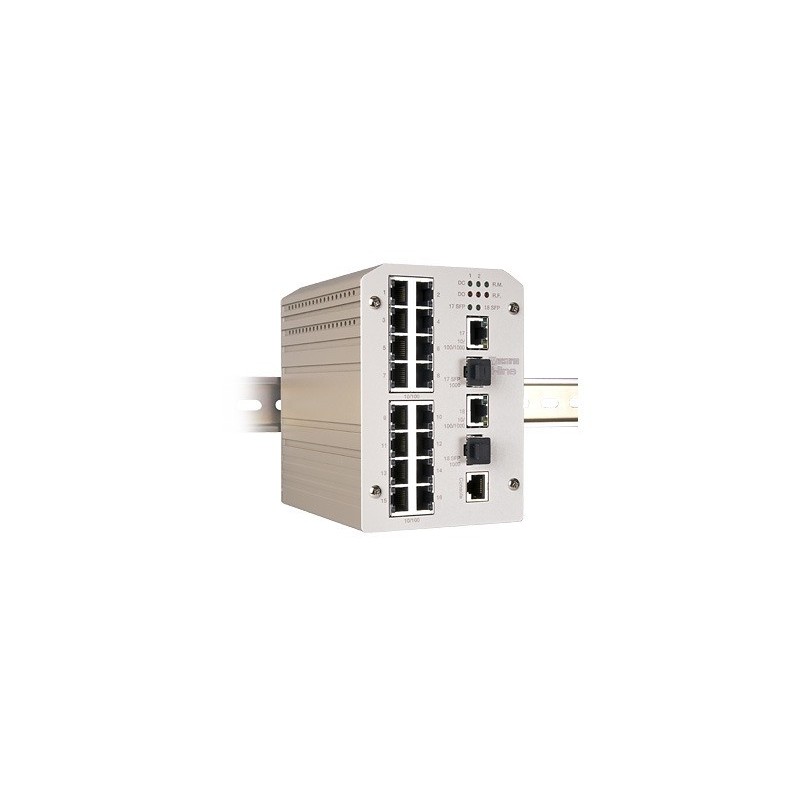

Westermo MDI-118-F2G 18-port managed gigabit switch

Spesifikasi Westermo MDI-118-F2G 18-port managed gigabit switch

Technology
Standard	IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3ab 1000Base-TX, IEEE 802.3z Gigabit Ethernet Fiber, IEEE 802.3x Flow Control and Back-pressure, IEEE 802.1p class of service, IEEE 802.1Q VLAN and GVRP, IEEE 802.1D-2004 Rapid Spanning Tree Protocol (RSTP), IEEE802.3ad Link Aggregation Control Protocol (LACP), IEEE802.1X Port based Network Access Control, IEEE802.1AB Link Layer Discovery Protocol (LLDP)
Performance
Switch technology	Store and Forward Technology, 12.8 Gbit/s Switch Fabric. System troughput 14,880 pps for 10M Ethernet, 148,800 pps for 100M Fast Ethernet, 1,488, 100 for Gigabit Ethernet
Transfer packet size	64 bytes to 1536 bytes
Jumbo frame enabled	Up to 9216 bytes
MAC address	8 K
Packet buffer	2 Mbits
Management
Configuration	Cisco-Like CLI, HTTP, HTTPS, SSL, SSH and WeDashboard.
Jumbo frame enabled/disabed	Up to 9216 K bytes
LLDP	Link Layer Discovery Protocol to advertise system / port identity and capability on the local network
SNMP	SNMP V1,V2c and V3
Time synchronization	NTP – Network time protocolIEEE 1588 – High-precision time protocol
Port Mirroring	Online traffic mirroring
Port trunk	Static Trunk and IEEE802.3ad LACP, Up to 5 Trunk Group, 2 – 8 per trunk
Rate control	Ingress and Egress rate limiting
VLAN	IEEE802.1Q VLAN and GVRP. Up to 256 VLANs
Quality of servicce	IEEE802.1p COS and Layer 3 TOS/DiffServ
IGMP snooping	IGMP Snooping V1/V2/V3 for multicast filtering and IGMP Query V1/V2
GMRP	GARP Multicast Registration Protocol
Network security	Port Security – Assign authorized MAC to a specific port 802.1x – Port-based Network Access Control (PNAC) Access Control List – Permit/Deny access control lists RADIUS – Remote Authentication Dail In User Service DHCP DHCP-Server – Support 255 Dynamic IP poll
DHCP	DHCP-Server – Support 255 Dynamic IP poll DHCP Option 82 – Relay the DHCP request to remote server
E-mail warning	Automatic warning by pre-defined events
Syslog	Message logged with server and client mode
Network redudancy
Rapid Spanning Tree Protocol	IEEE802.1D-2004 Rapid Spanning Tree Protocol. Compatible with Legacy STP and IEEE802.1w
Multiple Super Ring (MSR)	Ring Redundancy Technology Failover less than 300 ms, Restoration time 0 ms, Includes Rapid Super Ring, Rapid Dual Homing, TrunkRing, MultiRing
Rapid Dual Homing (RDH)	Support multiple node to node, multiple path to one node to obtain more flexible and reliable architecture
Trunk ring	Provides port aggregate function in ring path to get more bandwidth for higher throughput ring architecture
Multi ring	New generation of ring coupling technology without extra control port – TangentRing
Interface
Number of ports	10/100Base-TX: 16 x RJ-45, Auto MDI/MDI-X, Auto Negotiation 10/100/1000Base-TX: 2 x RJ-45, combo with SFP 1000Base-X: 2 x SFP with Hot Swappable
Cables	10Base-T: 2-pair UTP/STP Cat. 3, 4, 5 cable (100 m) 100 Base-TX: 2/4-pair UTP/STP Cat. 5 cable (100 m) 1000 Base-T: 4-pair UTP/STP Cat. 5e, 6, 7 cable (100 m)
Diagnostic LED	System:Power 1, Power 2, Ring Master (Green), Relay 1, Relay 2, Ring Failure (Red) 10/100 RJ-45: Link/Activity (Green), Full duplex/Collision (Yellow) 1000Base-T RJ-45: 10/100/1000 Link/Activity (Green) Full duplex/Collision (Yellow) Gigabit SFP: Link/Activity (Green/Green Blinking)
RS-232 console	RJ-45
Power	2 sets of DC inputs
Digital output	2 sets of Digital Output
Reset	One Reset button for Reset Factory Default
Power requirements
Rated voltage	Dual 24/48 V (12 – 48 V) DC power input
Power consumption	Max 11.5 Watts

Berat dan ukuran Westermo MDI-118-F2G 18-port managed gigabit switch

Dimensions	137 mm (H) x 96 mm (W) x 129 mm (D)
Weight	0.915 kg with package

Ringkasan Produk Westermo MDI-118-F2G 18-port managed gigabit switch

MDI - 118 - F2G adalah 18 -port dikelola ethernet industri beralih dengan fleksibel opsi pengaturan pelabuhan . 16 port 10 / 100BaseT yang ideal untuk koneksi peralatan lokal sementara port Gbit ideal untuk koneksi cincin dan uplink .


The Westermo Ethernet Switch diproduksi dengan 2 combo ports- RJ-45 10/100/1000 koneksi tembaga BaseT yang dilewati ketika 1000 SFP Base-X yang dipasang memberikan pengguna fleksibilitas konfigurasi besar.

Industri Ethernet Beralih MDI seri Dikelola dirancang untuk digunakan dalam lingkungan industri seperti otomatisasi pabrik, otomatisasi bangunan dan pengawasan CCTV. Tidak ada penggemar atau bagian bergerak lainnya dan hanya komponen kelas industri yang digunakan. Produk ini ketik-diuji dan disetujui sesuai dengan berbagai standar industri. Managed Industrial Ethernet Switch MDI-118 memiliki DIN dipasang aluminium kasus kaku disegel ke IP 31 dan dapat menangani berbagai masukan lebar 12-48 VDC dari pasokan listrik ganda dan dapat beroperasi di suhu dari -25 ° sampai + 70 ° C ( -13 ° sampai + 158 ° F) derajat.

The Westermo MDI 118 dukungan cincin tunggal maupun ganda teknologi cincin homing yang dapat digunakan untuk coupling cincin. Protokol cincin memiliki waktu rekonfigurasi kurang dari 300 ms dan pemulihan jaringan mulus. Industri Managed Switch Ethernet MDI seri juga mendukung STP / RSTP untuk koneksi ke multi-vendor jaringan tangguh.

Anda dapat dengan aman mengakses beralih Anda dari mana saja di jaringan, atau langsung ke produk melalui port console. HTTPS konfigurasi antarmuka web yang aman telah dirancang 'Made Easy', mendirikan sebuah cincin berlebihan atau VLAN hanya dengan beberapa klik saja. Untuk konfigurasi yang lebih maju, Anda akan menemukan SSH terenkripsi standar industri CLI yang memungkinkan pengaturan sangat rinci. Untuk penanganan yang aman dan MIB pembacaan switch juga dilengkapi dengan SNMPv3.

Feature :

• 16 10/100 - TX dan 2 Gigabit port RJ-45 / SFP combo ( 10/100/1000 Base- TX , 1000Base - X )
• Non - Blocking Switching Kinerja , backplane tinggi chip tunggal solu
• -25 Suhu operasi 70 º C
• DIN - rail / Wall- mount
• aluminium kasus kaku sesuai dengan IP31
