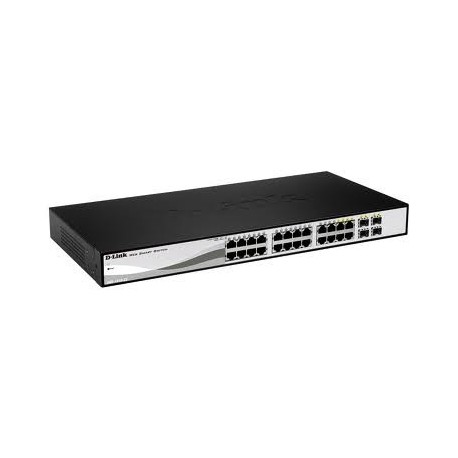

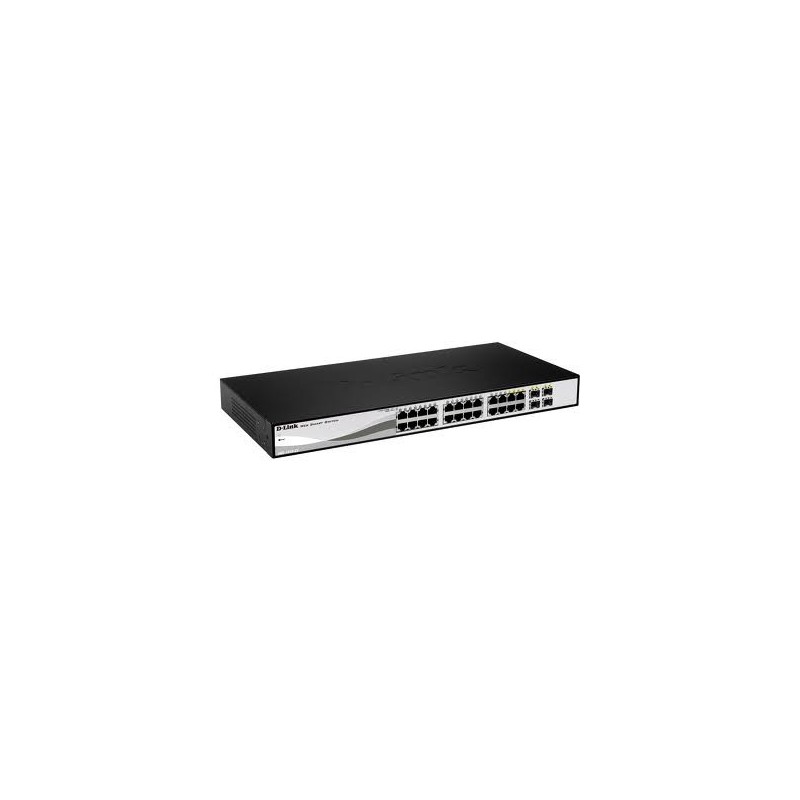

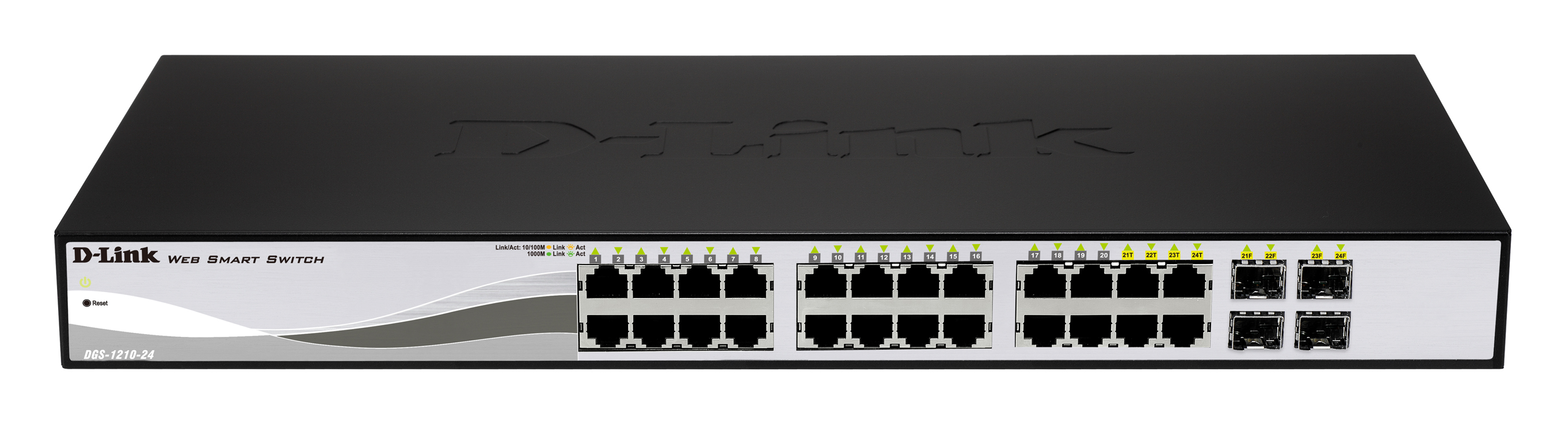

D-Link DGS-1210-24 24-Port Gigabit WebSmart Switch

Spesifikasi produk D-Link DGS-1210-24 24-Port Gigabit WebSmart Switch

Number of Ports

• 20 10/100/1000Mbps
• 4 combo 10/100/1000BASE-T/SFP

Network Cables

• UTP Cat.5, Cat.5e (100m max)
• EIA/TIA-568 100-ohm STP (100m max)

Full/Half Duplex

• Full/half duplex for 10/100Mbps speeds
• Full duplex for Gigabit speed

Media Interface Exchange

• Auto MDI/MDI-X adjustment for all twisted pair ports

Port Standards & Functions

• IEEE 802.3 10BASE-T Ethernet (twisted-pair copper)
• IEEE 802.3u 100BASE-TX Fast Ethernet (twisted-pair copper)
• IEEE 802.3ab 1000BASE-T Gigabit Ethernet (twisted-pair copper)
• IEEE 802.3z Gigabit Ethernet (fiber)
• ANSI/IEEE 802.3
• Auto-negotiation
• IEEE 802.3x Flow Control
• Performance
• Switching Capacity
• 48Gbps
• Maximum 64 bytes packet forwarding rate
• 35.7Mpps

RAM Buffer

• 512KB per device
• Transmission Method
• Store-and-forward
• MAC Address Table
• 8K entries per device

MAC Address Update

• Up to 256 static MAC entries
• Enable/disable auto-learning of MAC addresses

Physical and Environmental
Maximum Power Consumption

• 24.1W
• Standby Power Consumption
• 6W/110V, 6.2W/240V
• Fan Quantity
• 0
• Acoustics
• 0dBA

Heat Dissipation

• 82.23 BTU/hr

Dimensions

• 17.3in x 8.3in x 1.7in (440mm x 210mm x 44mm)
• 19-inch standard rack mounting width, 1U height
• Weight
• 6.5 lbs (2.9kg)

MTBF

• 410,948 hours

AC Input

• 100 to 240 VAC 50/60 internal universal power supply

Operating Temperature

• 32° to 104°F (0° to 40°C)

Storage Temperature

• 14° to 158° F (-10° to 70° C)

Operating Humidity

• 10% to 95% Non-condensing

Storage Humidity

• 5% to 95% Non-condensing

Emission (EMI)

• FCC Class A, CE Class A, IC Class A, VCCI Class A, C-Tick

Diagnostic LEDs

• Power (per device)
• Fan Error (per device, optional)
• Link/Activity/Speed (per 10/100/1000Mbps port, per SFP port)

Safety

• cUL, LVD

PoE (DGS-1210-10P only)
PoE Standard

• 802.3af
• Pre-standard 802.3at

PoE Capable Ports

• Port 1 to 8: 15.4w or 30w
• Max. 15.4w on 4 10/100/1000Mbps ports
• Max. 30w on 2 10/100/1000Mbps ports
• Max. 7.5w on 8 10/100/1000Mbps ports

PoE Power Budget

• Maximum 78W

Software Features

• L2 Features

MAC Address Table

• 8K

Flow Control

• 802.3x Flow Control
• HOL Blocking Prevention

Spanning Tree Protocol

• 802.1D STP
• 802.1w RSTP

IGMP Snooping

• IGMP v1/v2 Snooping
• Supports at least 64 static multicast addresses
• Supports IGMP Snooping Querier
• Supports 256 IGMP groups
• IGMP per VLAN

Loopback Detection

• Auto disable port when loop is detected

802.3ad Link Aggregation

• DGS-1210-10P:  5 groups per device/8 ports per group
• DGS-1210-16/24/48:  8 groups per device/8 ports per group

Port Mirroring

• One-to-One, Many-to-One, Supports Mirroring for Tx/Rx/Both

Cable Diagnostics

• Yes

Configurable Auto MDI/MDI-X

• Yes

Mulitcast Filtering

• Forwards all unregistered groups
• Filters all unregistered groups

VLAN
802.1Q

• 2003 Edition

VLAN Group

• Max 256 static VLAN groups, max 4094 VID

Management VLAN

• Supports 1 Management VLAN

Asymmetric VLAN

• Yes

Auto Voice VLAN

• Max. 10 user defined OUI, Max. 8 default OUI
• QoS (Quality of Service)

802.1p Quality of Service

•  4 Queues per port

Queue Handling

• Strict, Weighted Round Robin (WRR)

CoS based on

• 802.1p Priority Queues, DSCP

Bandwidth Control

• Port-based (Ingress/Egress, min. granularity 64 Kb/s)

Access Control List
Maximum profiles

• 50

Maximum rules shared by profiles

• 240

ACL based on

• MAC Address, IPv4 Address (ICMP/IGMP/TCP/UDP), VLAN ID,

802.1p Priority, DSCP

• ACL Actions
• Permit, Deny

Security
802.1X Port-based Access Control

• Default 802.1X forwarding

Port Security

• Supports up to 64 MAC addresses per port

Traffic Control

• Broadcast/Multicast/Unicast Storm Control

Static MAC

• Supports 256 Static MAC entries

D-Link Safeguard Engine

• Yes

DHCP Server Screening

• Yes

ARP Spoofing Prevention

• Max 64 entires

SSL

• Supports v1/v2/v3
• Support IPv4

MIB
MIB

• 1213 MIB II, 1493 Bridge MIB, 1907 SNMP v2 MIB, 1215 Trap
• Convention MIB, 2233 Interface Group MIB, D-Link Private MIB

RFC
RFC

• RFC 768 UDP, RFC 791 IP, RFC 792 ICMP, RFC 793 TCP, RFC 826 ARP, RFC 854 Telnet Server,RFC 855 Telnet Server, RFC 856 Telnet Binary Transmission, RFC 858 Telnet Server, RFC 896 Congestion Control in TCP/IP Network, RFC 903 Reverse Address Resolution Protocol, RFC 951 BootP Client, RFC 1155 MIB, RFC 1157 SNMP v1, RFC 1191 Path MTU Discovery, RFC 1212 Concise MIB Definition, RFC 1213 MIB II, IF MIB, RFC 1215 Traps for use with the SNMP, RFC 1239 Standard MIB, RFC 1350 TFTP, RFC 1493 Bridge MIB, RFC 1519 CIDR, RFC 1945 HTTP/1.0, RFC 2131 DHCP, RFC 2132 DHCP Options and BOOTP Vendor Extensions, RFC 2138 Radius Authentication, RFC 2233 Interface MIB, RFC 2578 Structure of Management Information Version 2 (SMIv2), RFC 2647 802.1p, RFC 3416 SNMP, RFC 3417 SNMP, RFC 3621 Power Ethernet.

Management
Web-based GUI

• Supports IPv4

Compact CLI through Telnet

• Yes

Cloud Management

• Supports D-Link Insight Cloud Managed Client Security*

Telnet Server

• Maximum connection is 4, Supports IPv4

TFTP Client

• Supports IPv4

SNMP

• v1/v2c/v3

SNMP Trap

• Yes

Trap for SmartConsole Utility

• Yes

System Log

• Max. 500 log entries, supports IPv4 log server

BootP/DHCP Client

• Yes

Time Setting

• SNTP
• LLDP
• DGS-1210-10P only

LLDP-MED

• DGS-1210-10P only
• Time-based PoE
• DGS-1210-10P only

Warranty Information
Warranty

• Limited 1 Year

Ordering Information

• DGS-1210-10P Web Smart 8-Port Gigabit PoE Switch with 2 1000BASE-T/SFP Combo Ports
• DGS-1210-16  Web Smart 16-Port Gigabit Switch with 4 Combo SFP Slots
• DGS-1210-24  Web Smart 24-Port Gigabit Switch with 4 Combo SFP Slots
• DGS-1210-48  Web Smart 48-Port Gigabit Switch with 4 Combo SFP Slots

• DEM-211  100BASE-FX Multimode LC Transceiver, up to 2Km
• DEM-310GT  1000BASE-LX SFP Module, Up to 10Km
• DEM-311GT  1000BASE-SX SFP Module, Up to 550m

Ringkasan produk D-Link DGS-1210-24 24-Port Gigabit WebSmart Switch

D-Link DGS-1210 Series adalah generasi terbaru Smart switch Web untuk fitur D-Link teknologi Green. Dilengkapi dengan 10, 16, 24, atau 48 port 10/100/1000 Mbps dan dua atau empat port combo 10/100/1000BASE-T/SFP, seri mengintegrasikan manajemen dan fungsi keamanan yang memberikan performance dan skalabilitas. Selain itu, port 10/100/1000 Mbps pada DGS-1210-10P adalah PoE diaktifkan, menawarkan kemudahan penggunaan dan fitur hijau seperti PoE penjadwalan, yang memungkinkan untuk kekuatan yang akan mematikan pada waktu yang telah ditentukan.

Pilihan pengelolaan

DGS-1210 Series switch termasuk SNMP, Web Management, SmartConsole Utility, dan Compact Komando Garis. Dukungan Gratis untuk D-Link Insight Cloud Managed Client Security juga disediakan *. Web Pintar seri juga mendukung ACL penyaringan dan D-Link Safeguard Engine ™. DGS-1210 Series menggunakan Auto Voice VLAN, memastikan prioritas yang lebih tinggi untuk lalu
lintas suara. DGS-1210-10P hadir dengan desain tanpa kipas dalam 13-inci kandang desktop yang kompak, DGS-1210-16 dan DGS-1210-24 datang dalam desain tanpa kipas dengan
kasus logam 19-inch.

DGS 1210-1248 dilengkapi dengan dua kipas cerdas

Fans ditetapkan untuk kecepatan rendah secara default dan otomatis akan beralih ke kecepatan tinggi sekali ambang suhu telah tercapai. Sebuah desain tanpa kipas memungkinkan untuk operasi lebih tenang dan menjamin seumur hidup diperpanjang, sementara fans pintar membantu jauh menghemat daya. D-Link Hijau D-Link terus berjuang untuk memimpin dalam mengembangkan teknologi inovatif yang memungkinkan untuk penghematan daya tanpa mengorbankan kinerja operasional atau fungsionalitas.

DGS-1210 Series secara otomatis mendeteksi panjang kabel
yang terhubung dan dapat menyesuaikan penggunaan daya dengan penghematan energi pada koneksi kabel yang lebih pendek hingga 20 meter. Menghemat daya dengan status link membantu untuk lebih menghemat energi dengan secara otomatis beralih port tanpa tautan ke modus tidur dan dengan demikian secara drastis mengurangi konsumsi daya. DGS-1210 Series mengambil pendekatan untuk hijau TI dan penghematan daya satu langkah lebih jauh dengan memasukkan chipset khusus dengan teknologi silikon canggih. Seamless Integrasi DGS-1210 Series dilengkapi dengan Ernet dan port Gigabit tembaga mampu menghubungkan ke ada CAT5 twisted-pair kabel. Selain itu, dua atau empat port terakhir dari DGS-1210 Series menggabungkan SFP dan konektivitas tembaga ke satu port dan menyediakan solusi yang lebih fleksibel untuk koneksi server hulu atau hilir melalui antarmuka serat. Menggunakan preset default, administrator dapat dengan cepat mengatur tanpa khawatir tentang konfigurasi ulang pengaturan dan menyediakan akses mudah bagi pengguna.

Luas Layer 2 Fitur Dilengkapi dengan barisan

Lengkap fitur L2, switch ini termasuk IGMP, port Mirroring, Spanning Tree dan Agregasi Link Control Protocol (LACP). IEEE 802.3x Flow Control Fungsi memungkinkan server untuk langsung terhubung ke switch untuk cepat, transfer data yang dapat diandalkan. Pada 2000Mbps Full Duplex, port Gigabit menyediakan pipa data berkecepatan tinggi ke server dengan hilangnya transfer data minimal. Fitur pemeliharaan jaringan tersebut meliputi Loopback Deteksi dan kabel Diagnostik. Loopback Detection digunakan untuk mendeteksi loop yang diciptakan oleh port tertentu dan secara otomatis menutup port yang terkena. Kabel Diagnostik dirancang untuk administrator jaringan untuk cepat memeriksa kualitas kabel tembaga dan menentukan jenis kesalahan kabel. QoS, Bandwidth Control  DGS-1210 Series mendukung Auto Surveillance VLAN (ASV), dan Auto Voice VLAN yang paling cocok untuk VoIP dan penyebaran video surveillance. Auto Surveillance VLAN adalah baru, teknologi industri terkemuka
bahwa D-Link Web Cerdas Beralih seri menyediakan. Teknologi ini mengkonsolidasi data dan transmisi video surveillance melalui Beralih tunggal, sehingga hemat biaya bisnis perangkat keras dan fasilitas khusus.

ASV juga menjamin kualitas video
Real-time untuk pemantauan dan pengendalian tanpa mengorbankan transmisi data jaringan konvensional. Teknologi Auto VoiceVLAN meningkatkan layanan VoIP dengan secara otomatis menempatkan trafik suara dari telepon IP ke VLAN ditugaskan. Dengan prioritas yang lebih tinggi dan individu VLAN, fitur ini menjamin kualitas dan keamanan lalu lintas VoIP. Selain itu, tanda-tanda DSCP pada paket Ernet memungkinkan tingkat layanan yang berbeda yang akan ditugaskan untuk lalu lintas jaringan. Akibatnya, ini paket suara dan video didahulukan paket lainnya. Selain itu, dengan Bandwidth Control, administrator jaringan dapat memesan bandwidth untuk fungsi penting yang memerlukan bandwidth yang lebih besar atau mungkin memiliki prioritas yang lebih tinggi.

Jaringan Anda Secure inovatif D-Link Safeguard

Fungsi Mesin melindungi switch terhadap lalu lintas banjir yang disebabkan oleh serangan virus. Switch juga dapat mendukung otentikasi berbasis pelabuhan 802.1X, yang memungkinkan jaringan yang akan dikonfirmasi melalui server RADIUS eksternal. Selain itu, Access Control List (ACL) fitur meningkatkan keamanan jaringan dan membantu untuk melindungi jaringan TI internal. DGS-1210 Series ARP Spoofing Pencegahan, yang melindungi dari serangan pada jaringan Ernet yang memungkinkan penyusup untuk mengendus frame data pada LAN, memodifikasi lalu lintas, atau membawa lalu lintas berhenti sama sekali dengan mengirimkan pesan ARP palsu ke jaringan.
Untuk mencegah serangan ARP Spoofing, switch menggunakan Packet Kontrol ACL untuk memblokir paket yang tidak sah yang berisi pesan ARP palsu. Untuk keamanan tambahan, DHCP Server Screening fitur layar nakal server DHCP paket dari port pengguna untuk mencegah penugasan IP tidak sah.

Manajemen serbaguna

Seri DGS-1210 memberikan SmartConsole Utilitas dan antarmuka manajemen berbasis web yang memungkinkan administrator untuk mengontrol jarak jauh jaringan mereka turun untuk tingkat pelabuhan. SmartConsole mudah memungkinkan pelanggan untuk menemukan beberapa D-Link Switch Cerdas Web dalam segmen jaringan L2 yang sama. Dengan utilitas ini, pengguna tidak perlu mengubah alamat IP dari PC mereka. Ini juga menyediakan setting awal mudah dari Switch Cerdas dalam sama L2 segmen jaringan yang terhubung ke PC pengguna yang ditampilkan pada layar
untuk akses cepat. Hal ini memungkinkan pengaturan konfigurasi switch luas dan konfigurasi dasar ditemukan perangkat seperti perubahan password dan upgrade firmware.

DGS-1210 Series juga mendukung D-View 6.0 dan Compact
Command Line Interface (CLI) melalui Telnet. D-View 6.0 adalah Network Management System yang memungkinkan untuk manajemen pusat karakteristik jaringan penting seperti ketersediaan, keandalan, ketahanan, dan keamanan dalam cara yang konsisten. Manajemen CLI melalui Telnet membuat penyesuaian pengaturan dasar seperti perubahan password atau firmware dan konfigurasi file upload mungkin. Insight Cloud Managed Client Security DGS-1210-10P, DGS-1210-16 DGS-1210-24 dan DGS-1210- 48 juga mendukung D-Link Insight Cloud Managed Client Security *.

D-Link Insight

Adalah kerangka kerja manajemen jaringan berbasis cloud gratis yang membawa fungsionalitas tingkat perusahaan untuk lingkungan yang lebih kecil. D-Link Insight akan menemukan dan melacak semua perangkat yang terhubung ke switch cerdas dan daftar mereka dengan MAC, IP dan Beralih pelabuhan. Insight juga memberikan peringatan untuk memberitahu Anda bila perangkat baru ditemukan pada jaringan. Sistem operasi masing-masing perangkat klien juga dapat diambil sidik jarinya. Sederhana, manajemen konfigurasi otomatis dengan Insight membuat cadangan pengaturan saklar untuk mengembalikan mudah. Jika salah satu switch WebSmart Anda pergi offline atau reboot, Insight segera memberikan notifikasi. Insight juga menyediakan kemampuan untuk mengkonfigurasi Daftar alert Cerdas, yang menginformasikan administrator jaringan ketika komputer tak terduga ditemukan pada jaringan. Kepatuhan Active Monitoring dengan Insight Ditambah Windows dan Mac OS klien disaring oleh D-Link Insight Ditambah , yang bertindak sebagai aktif keamanan penjaga untuk memvalidasi kepatuhan terhadap kebijakan pada sistem operasi tingkat patch klien, firewall, antivirus dan anti-spyware. Laporan dan peringatan menyediakan Anda dengan data yang Anda butuhkan untuk benar menentukan hak status dan akses.

D-Link Insight dan Insight Plus
D idukung oleh Revision A versi hardware DGS-1210-10P, DGS-1210-16 DGS-1210 -24, dan DGS- 210-48.
