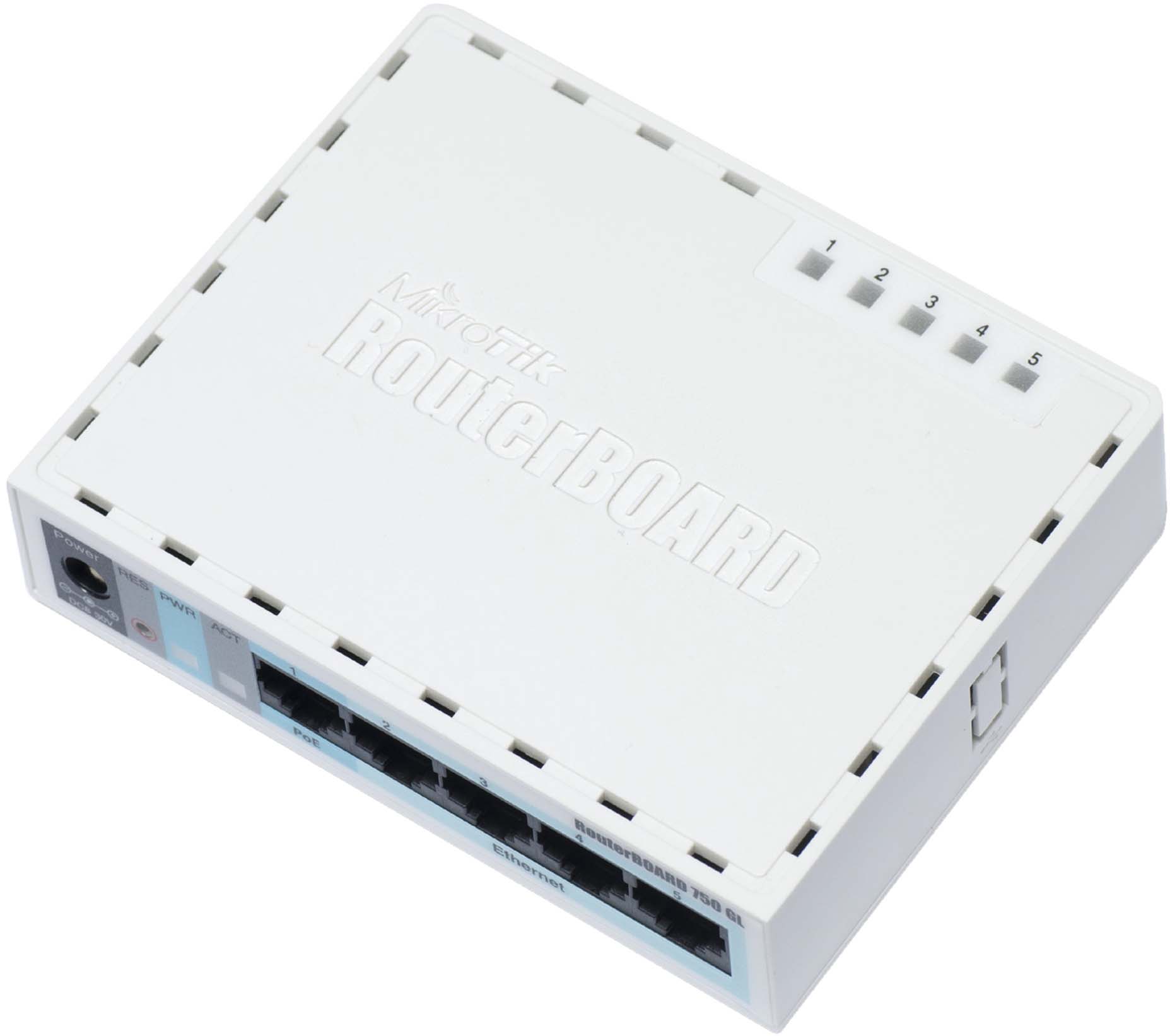

Mikrotik RB750GL Router 5 Port 10/100/1000 Lev.4

Spesifikasi produk Mikrotik RB750GL Router 5 Port 10/100/1000 Lev.4

• Product Code   RB750GL
• Architecture   MIPS-BE
• CPU   AR7242 400MHz
• Current Monitor   No
• Main Storage/NAND   64MB
• RAM   64MB
• SFP Ports   0
• LAN Ports   5
• Gigabit   Yes
• Switch Chip   1
• MiniPCI   0
• Integrated Wireless   No
• MiniPCIe   0
• SIM Card Slots   No
• USB   No
• Memory Cards   No
• Power Jack   8-30V
• 802.3af Support   No
• POE Input   8-30V
• POE Output   No
• Serial Port   No
• Voltage Monitor   No
• Temperature Sensor   No
• Dimentions   113x89x28mm
• Operating System   RouterOS
• Temperature Range   -30C .. +70C
• RouterOS License   Level4

Ringkasan produk Mikrotik RB750GL Router 5 Port 10/100/1000 Lev.4

RB750GL adalah produk routerboard yang sangat mungil dan diperuntukkan bagi penggunaan SOHO. Memiliki 5 buah port gigabit ethernet 10/100/1000, dengan prosesor baru Atheros 400MHz. Sudah termasuk dengan lisensi level 4 dan adaptor 12V.

Pertama penggunaan

1. Sambungkan kabel WAN Anda ke port 1, dan komputer LAN untuk port 2-5
2. Mengatur komputer LAN konfigurasi IP untuk otomatis (DHCP)
3. RB750G alamat IP default dari LAN adalah 192.168.88.1 atau http://router
Powering
Board menerima powering dari colokan listrik atau dari pertama ethernet port (Passive PoE):

• langsung input daya jack (5.5mm luar dan 2mm diameter dalam, perempuan, pin plug positif) menerima 8 .. 28V DC
• pertama port ethernet menerima Daya pasif over Ethernet menerima 8-28V DC
• Biasanya konsumsi daya dari perangkat ini adalah 2.4W, di bawah beban maksimum - 3.6W

Proses booting
Perangkat ini tidak datang dilengkapi dengan konektor Serial Port, sehingga koneksi awal harus dilakukan melalui kabel Ethernet, menggunakan MikroTik Winbox utilitas. Winbox harus digunakan untuk menghubungkan ke alamat IP default 192.168.88.1 dengan username admin dan tanpa password.
Dalam hal koneksi IP tidak tersedia, Winbox juga dapat digunakan untuk menghubungkan ke alamat MAC dari perangkat. Lebih Informasi di sini: http://wiki.mikrotik.com/wiki/First_time_startup
Dalam kasus Anda ingin mem-boot perangkat dari jaringan, misalnya untuk menggunakan MikroTik netinstall, tahan tombol RESET dari perangkat ketika memulai itu sampai lampu LED mati, dan RB750G akan mulai mencari server netinstall. Secara default, perangkat ini telah dilengkapi dengan firewall yang sederhana pada port WAN, konfigurasi ini dapat dilihat ketika pertama kali menghubungkan ke Router melalui Winbox. Ini akan menanyakan apakah akan mempertahankan konfigurasi ini atau membersihkannya untuk Anda gunakan sendiri.
Slot ekstensi dan Port

• Lima port Gigabit Ethernet, mendukung otomatis silang / koreksi kabel lurus (Auto MDI / X), sehingga Anda dapat menggunakan salah satu kabel lurus atau cross-over untuk menghubungkan ke perangkat jaringan lainnya. Pertama port Ethernet menerima 8 .. 28 V DC powering dari pasif PoE injector.

Tombol dan jumper

• ROS jumper reset lubang (di bagian bawah kasus, di belakang salah satu kaki karet) - reset RouterOS perangkat lunak untuk

default. Harus korsleting sisi logam dari lubang (dengan obeng, misalnya) dan boot perangkat. Memegang
obeng di tempat sampai RouterOS konfigurasi dibersihkan.

• RouterBOOT tombol reset (RESET, panel depan) memiliki dua fungsi:
• Tahan tombol ini selama waktu boot sampai lampu LED mulai berkedip,
• lepaskan tombol untuk mengatur ulang RouterOS konfigurasi (hasil yang sama seperti dengan lubang reset)
• Tahan tombol ini selama waktu boot lebih lama, sampai LED mati,

kemudian lepaskan untuk membuat tampilan RB750G untuk server netinstall.
Lihat www.routerboard.com untuk informasi lebih lanjut. Hubungi support@mikrotik.com untuk pertanyaan dukungan. rev. A (6-Nov-2009)

Operasi Support System
Saat ini sistem operasi diuji adalah MikroTik RouterOS (mulai dari versi v4).

Hak Cipta dan Informasi Jaminan
Hak Cipta dan Merek Dagang. Copyright MikroTikls SIA. Manual ini berisi informasi yang dilindungi oleh hukum hak cipta. Tidak bagian dari itu dapat direproduksi atau ditransmisikan dalam bentuk apapun tanpa izin tertulis dari pemegang hak cipta. RouterBOARD, RouterOS, RouterBOOT dan MikroTik adalah merek dagang dari MikroTikls SIA. Semua merek dagang dan terdaftar merek dagang yang muncul dalam manual ini adalah milik dari pemegang masing-masing. Hardware. MikroTikls SIA menjamin semua peralatan seri RouterBOARD untuk jangka waktu satu tahun dari tanggal pengiriman untuk bebas dari cacat bahan dan pengerjaan penggunaan dan layanan normal, kecuali dalam kasus kerusakan yang disebabkan oleh mekanik, kerusakan disengaja atau dimaksudkan listrik atau lainnya yang disebabkan oleh penggunaan yang tidak benar atau karena angin, hujan, kebakaran atau lainnya bencana alam. Jika Anda telah membeli produk Anda dari Reseller Mikrotik, silakan hubungi perusahaan Reseller mengenai semua garansi dan isu-isu perbaikan, petunjuk berikut berlaku hanya jika Anda membeli peralatan Anda langsung dari MikroTik Latvia Untuk kembali Unit gagal atau unit untuk MikroTikls Anda harus melakukan RMA berikut (Return Material Authorization) prosedur.
Ikuti petunjuk di bawah ini untuk menghemat waktu, upaya, menghindari biaya, dan meningkatkan kecepatan proses RMA. Memperhitungkan Akun bahwa semua barang memiliki garansi satu tahun.
Instruksi terletak di halaman web kami di sini: http://rma.mikrotik.com Manual. Manual ini disediakan "sebagaimana adanya" tanpa jaminan apapun, tersurat maupun tersirat, termasuk, namun tidak terbatas pada, garansi tersirat diperjualbelikan dan kesesuaian untuk tujuan tertentu. Produsen telah membuat setiap usaha untuk memastikan keakuratan isi manual ini, bagaimanapun, adalah mungkin bahwa hal itu mungkin berisi ketidakakuratan teknis, ketik atau kesalahan lain. Tidak ada kewajiban diasumsikan untuk setiap ketidakakuratan ditemukan dalam publikasi ini, maupun untuk langsung maupun tidak langsung, insidental, konsekuensial atau kerusakan lainnya yang dapat dihasilkan dari ketidakakuratan tersebut, termasuk, namun tidak terbatas pada, hilangnya data atau keuntungan. Silakan laporkan ketidakakuratan ditemukan support@mikrotik.com
