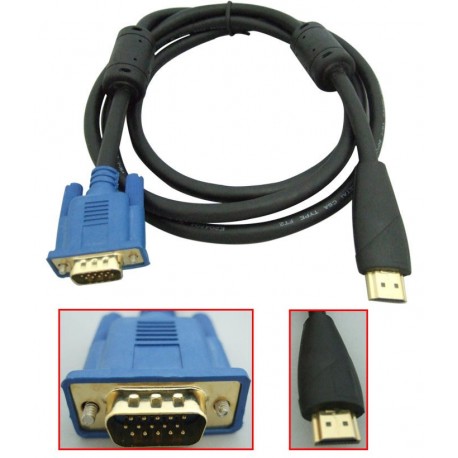

Kabel HDMI to VGA 3 Meter

Peringatan dan Perhatian Catatan:



HDMI to VGA converter

Port HDMI (High Definition Multimedia Interface)
Belakangan ini mungkin kita sering mendengar mengenai koneksi HDMI (High-Definition Multimedia Interface). Konektor ini juga dapat ditemukan pada laptop tipe terbaru.
HDMI adalah sebuah kabel HD untuk menghubungkan beberapa peralatan elektronik mulai dari home entertainment sampai komputer tetapi bedanya HDMI bisa menggantikan fungsi beberapa kabel sekaligus.

Contoh paling mudahnya seperti ini, bila anda ingin menghubungkan DVD player dengan TV, biasanya minimal anda butuh 2 kabel yaitu kabel untuk audio dan satu lagi kabel untuk video.
Dengan HDMI maka kedua kabel tersebut bisa digabungkan menjadi satu sehingga instalasi lebih mudah dan tidak repot.
Dengan kabel HDMI maka ada beberapa transmisi yang bisa dilakukan yaitu pengganti kabel video, kabel suara/ audio dan terakhir adalah data.
Keberadaan HDMI disini tidak terbatas hanya sebagai kabel serba bisa tetapi juga mempunyai beberapa keunggulan dibandingkan kabel biasa yaitu:

• Kecepatan : Mempunyai kecepatan transfer data sampai 10.2 GB per detik sehingga akan menghasilkan kualitas gambar dan suara yang lebih baik.
• Komunikasi 2 arah : HDMI juga mampu berkomunikasi secara 2 arah sehingga antara alat yang satu dengan yang lainnya dapat berinteraksi. Dalam hal ini, misal sebuah HDTV (High Definition TV) dengan DVD Player, singkatnya dapat saling berkomunikasi untuk mendapatkan setting terbaik agar gambar tampil secara optimal.

Penggunaan kabel HDMI tentu saja tidak bisa digunakan secara langsung karena sebelumnya anda harus memastikan bahwa alat yang anda miliki sudah mendukung koneksi HDMI ini.
Tetapi seiring perkembangan teknologi ini sendiri, koneksi HDMI akan menjadi koneksi standar seperti sebuah koneksi USB yang sudah ada di semua komputer.
Perkembangan terakhir dari teknologi HDMI ini yang ditandai dengan peluncuran HDMI ver. 1.4 yang mampu menjadikan kabel HDMI sebagai pengganti kabel ethernet.
Tetapi mungkin sebagai kabel data, HDMI memiliki satu kekurangan yaitu panjang kabel HDMI ini sendiri direkomendasikan antara 7 – 30 m saja sedangkan untuk lebih dari itu, dibutuhkan alat tambahan lain.

High-Definition Multimedia Interface

TipeKonektor

• audio/video digital

Sejarah produksi

• DesainerGrup HDMI

Didesain

• Desember 2002

Diproduksi

• 2003

Spesifikasi
Kemampuan hot plug

• Ya

Eksternal

• Ya

Sinyal audio

• PCM,DVD-Audio,Super Audio CD,Dolby TrueHD,DTS-HD Master Audio

Sinyal video

• 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 1440p, etc.

Lebar pita

• 10.2 Gbps at 340 Mpixels/sec

Kaki

• 19

Pin keluar

HDMI Tipe A (Receptacle)

• Pin 1TMDS Data2+
• Pin 2TMDS Data2 Shield
• Pin 3TMDS Data2–
• Pin 4TMDS Data1+
• Pin 5TMDS Data1 Shield
• Pin 6TMDS Data1–
• Pin 7TMDS Data0+
• Pin 8TMDS Data0 Shield
• Pin 9TMDS Data0–
• Pin 10TMDS Clock+
• Pin 11TMDS Clock Shield
• Pin 12TMDS Clock–
• Pin 13CEC
• Pin 14Persediaan (N.C. pada perangkat)
• Pin 15SCL
• Pin 16SDA
• Pin 17Ground DDC/CEC
• Pin 18Power +5 V
• Pin 19Hot Plug Detect

Perkembangan Kabel HDMI

Kabel HDMI (High-Definition Multimedia Interface) berguna untuk menyampaikan data audio dan video secara digital, sesuai untuk ditampilankan pada layar berkualitas HD (High-Definition). Keunggulan HDMI dari kabel Component / RCA, adalah kualitas tinggi pada hasil konversi audio dan video yang melalui kabel HDMI tersebut. Selain itu HDMI juga hanya menggunakan satu port, sedang pada kabel Component membutuhkan tiga port untuk mengkonversikan audio dan video.

HDMI memiliki beberapa versi kabelnya, yaitu:

• HDMI 1.0, muncul pada Desember 2002, dengan bit rate maksimum 4.9Gbps. Bisa melakukan pemutaran video hingga 165 Mp/sec.
• HDMI 1.1, dirilis dibulan Mei 2004, feature sama dengan 1.0 hanya menambahkan system perlindungan pada Audio DVD.
• HDMI 1.2, dirilis sekitar Agustus 2005.
• HDMI 1.3,  muncul pada 22 Juni 2006, dengan kualitas resolusi gambar yang bagus karena bandwith yang digunakan lebih tinggi.
• HDMI 1.3a, diluncurkan pada 10 November 2006, arsitektur sama dengan versi 1.3 hanya perbaikan pada kualitas suara(audio).

HDMI 1.3a telah mendukung output audio dari Dolby TrueHD dan DTS-HD Master Audio, yang merupakan format codec audio pada DVD HD dan Blu-ray Disc. Dengan menggunakan HDMI 1.3a, anda akan merasakan sensasi audio yang jernih dari DVD HD dan Blu-ray Disc. Resolusi display mencapai maksimal 1440p untuk ditampilkan pada layar lebar (Wide).

Kabel HDMI memiliki beberapa jenis/bentuk, tergantung dari hardware atau gadget yang digunakan. Untuk HDMI Micro kebanyakan digunakan pada Handycam HD dan Smartphone, sedangkan HDMI Mini umumnya terdapat pada Tablet PC dan beberapa gadget portable lain.



Seiring kemajuan tekhnologi, saat ini telah marak film yang berkualitas 3D. Perusahaan-perusahaan besar LCD pun saat ini telah mengeluarkan type TV LCD yang mendukung 3D. Untuk mengejar ini, hadir HDMI versi 1.4 yang mendukung gambar berkualitas 3D. Pada seri 1.4 juga sangat mendukung “extremely high HD resolutions”, untuk menampilkan film dengan resolusi sama seperti yang diterapkan pada Bioskop Cinema.
Dukungan resolusi 4K x 2K oleh HDMI versi 1.4, secara efektif merupakan 4x pixel yang sempurna dari perangkat 1080p yang ada saat ini. Warna yang dihasilkan sangat akurat, karena mendukung sYCC601, Adobe RGB, dan Adobe YCC601 saat anda melihat foto pada Televisi Digital.



Kelebihan lain dari HDMI versi 1.4 adalah terdapat saluran Ethernet yang memungkinkan untuk mengirim dan menerima data dengan kecepatan Ethernet (+ 100Mbps), hingga tidak dibutuhkan lagi kabel LAN/Ethernet secara terpisah.

Selain tingkatan versi HDMI yang membedakan kualitas tampilan video – audionya, bahan dan panjang kabel juga mempengaruhi kualitas yang dihasilkan dari kabel HDMI.
