Aten CE770 USB KVM Extender

Spesifikasi Aten CE770L USB KVM Extender

Connectors
Console Ports

• Keyboard: 1 x USB Type A Female (White)
• Video: 1 x HDB-15 Female (Blue)
• Mouse: 1 x USB Type A Female (White)
• Speakers: 1 x Mini Stereo Jack Female (Green)
• Mic: 1 x Mini Stereo Jack Female (Pink)
• RS-232: 1 x DB-9 Female (Black)

KVM Ports

• Keyboard/ Video / Mouse: 1 x SPHD-17 Female (Yellow)
• Speakers: 1 x Mini Stereo Jack (Green)
• Mic: 1 x Mini Stereo Jack (Pink)
• Power: 1 x DC Jack (Black)
• Unit to Unit: 1 x RJ-45 Female (Black)

LEDs
Local

• 1 (Green)

Remote

• 1 (Green)

B

• N/A

G

• Link: N/A

R

• Remote: N/A

Pushbuttons
Operating Mode Selection

• 1 x Pushbutton

Color / Up

• N/A

Select / Down

• N/A

Emulation

Keyboard / Mouse

• USB

Video

• 1920 x 1200 @ 60Hz (150 m);
• 1280 x 1024 @ 60Hz(300m);
• DDC, DDC2, DDC2B

Power Consumption

• DC5.3V/3.5W

Environment

• Operating Temp. 0 - 50°C
• Storage Temp. -20 - 60°C

Humidity

• 0-80% RH, Non-condensing

Physical Properties
Housing

• Metal

Weight

• 0.49 kg

Dimensions (L x W x H)

• 20.00 x 8.00 x 2.50 cm

Isi Paket Aten CE770L USB KVM Extender

• 1x CE770L USB KVM Extender (Local Unit)
• 1x CE770RQ USB KVM Extender (Remote Unit)
• 1x USB KVM Cable (1.8m)
• 2x Power Adapter
• 1x Mounting Kit
• 1x User Instructions

Ringkasan Produk Aten CE770L USB KVM Extender

CE770 adalah USB berbasis KVM Extender dengan fungsi Deskew. Kompensasi sinyal otomatis dan RS-232 fungsi seri memungkinkan akses ke sistem komputer dari konsol remote USB.
CE770 mendukung RGB penundaan tuner untuk menyinkronkan sinyal RGB manual. Hal ini memungkinkan pengguna untuk menggunakan sistem peralatan jarak besar. Garis Fungsi CE770 yang sinkronisasi mengoreksi fase warna dan kesalahan waktu yang terjadi selama transmisi jarak jauh. Hal ini juga memungkinkan Anda untuk menyesuaikan pengaturan sinyal R / G / B manual

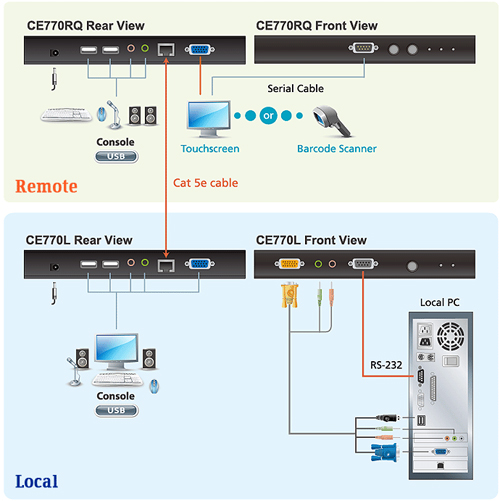

Instalasi Produk Aten CE770L USB KVM Extender
