MULTIDYNE DVI-6000

Specification MULTIDYNE DVI-6000

MultiDyne ® memperkenalkan Link DVI-6000 Single & Ganda, sebuah jarak jauh serat optik transportasi solusi berkualitas tinggi RGB-HV dan DVI-D dengan antarmuka DVI-I. Ideal untuk menjaga komunikasi video dan audio aman di fasilitas Command dan Control, Link DVI-6000 Tunggal mendukung hingga 1920x1200 dan Dual Link hingga 2560x1600 resolusi melalui serat tunggal, dan memiliki audio stereo opsional dan data dua arah untuk monitor kontrol . Para DVI-6000 mengangkut gambar pixel-untuk-piksel yang 100% transparan dengan bingkai tidak menjatuhkan hingga WUXGA, 1920x1200, dan memungkinkan 100% 24-bit untuk semua scan tarif tanpa contouring atau pengurangan bit pada tingkat tinggi pemindaian.

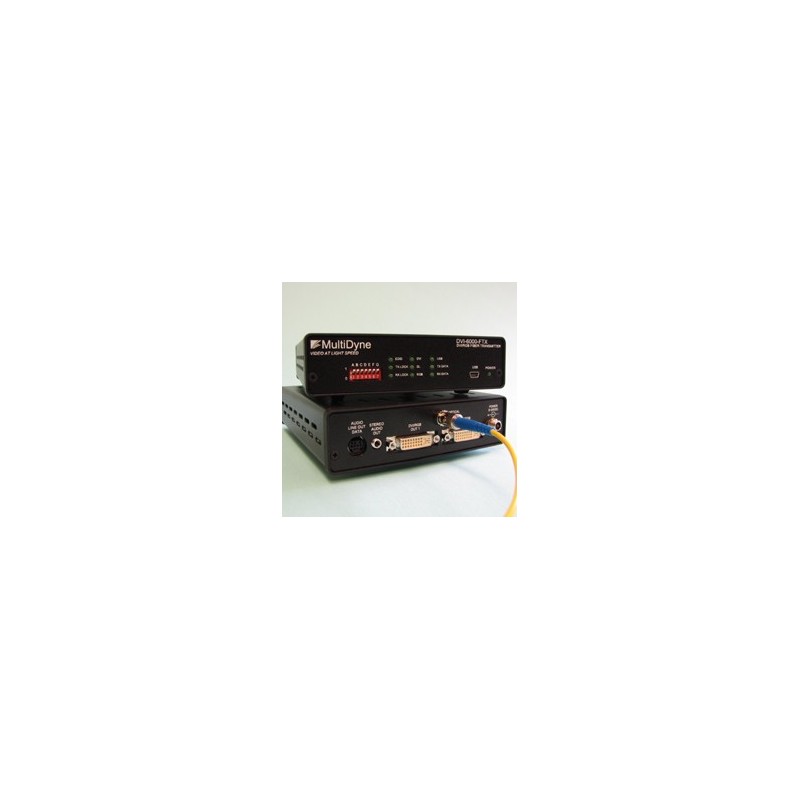

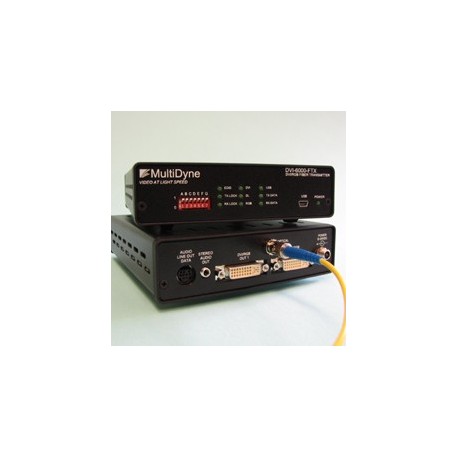

Para DVI-6000-FTX/FRX Video Digital Fiber Optic Sistem Transportasi untuk video digital adalah solusi tunggal serat. Ini telah dirancang untuk meningkatkan keterbatasan jarak transmisi RGB resolusi tinggi dan video DVI dan komputer grafis. Sistem akan mengangkut hampir semua VESA-compliant DVI atau RGB sinyal dari VGA 640x480 sampai dengan 1920 x1200 @ 60Hz Mengurangi Blanking WUXGA atau, dengan pilihan dual link, 2560 x 1600 WQXGA, serta format HDTV dari atas 480P ke dan termasuk 1080P dengan kejelasan penuh atas serat tunggal. Sebuah loop melalui port pada FTX memungkinkan menghubungkan layar monitor lokal.

DVI-6000-FTX/FRX ini juga mendukung HDTV dan non-RGB format video seperti YUV, YCrCb atau YPrPb. Para DVI-6000 telah dibangun di reclocking dari sinyal DVI untuk menghilangkan jitter. Data EDID dapat diperoleh dari monitor lokal terhubung ke loop melalui port, built in PROM, atau, opsional, dari monitor yang terhubung ke FRX.

Para DVI-6000-FTX/FRX juga mendukung transport dari 2 channel audio (satu pasang stereo) dan opsional tipe data searah atau dua arah RS232 atau RS4xx (pilihan BDD). Jalan audio yang DVI-6000-FTX/FRX dimaksudkan tidak hanya untuk line-tingkat audio seperti yang mungkin diperoleh dari kartu suara komputer, tetapi untuk profesional 600 ohm seimbang aplikasi audio juga. Tidak ada serat tambahan yang diperlukan untuk audio atau opsi data, meskipun 2 serat yang diperlukan untuk data dua arah dan pilihan EDID terpencil.

6000-DVI mendukung operasi dan setup dengan switch panel depan (modus perangkat keras). Sebagian besar fungsi yang otomatis dan tidak memerlukan setup saklar depan panle. Update firmware di masa depan akan memberikan kontrol dan setup fitur melalui GUI (GUI mode). GUI opsional akan antarmuka ke PC host dengan menggunakan panel port USB depan DVI-6000. Update firmware juga dapat diterapkan melalui port USB.

Para DVI-6000 juga memiliki pilihan SMPTE 348M, dimana aliran data antara FTX dan FRX adalah 2.97GBPS SMPTE 348M SDTI-compliant aliran (modus 3G). Dalam mode ini sinyal video DVI packetized ke dalam format proprietary dan kemudian diangkut melalui amplop SMPTE 3G atau sinyal lapisan fisik. Alih-alih transportasi serat, ada 75 ohm coax fitur opsional kabel transportasi untuk mode 3G. (Beberapa fitur tidak tersedia dalam mode kabel transportasi).

Aplikasi termasuk bursa komoditas dan saham, menampilkan medis dan MRI, iklan, signage digital, kontrol lalu lintas udara dan menampilkan taktis militer, scoreboards dan banyak lagi ...


DVI, RGB-HV, UXGA & Component Video, DVI Tunggal & Ganda Tautan Transportasi Serat

•     RGB-HV, UXGA & Component Video, DVI Tunggal & Ganda Tautan Transport over SATU SATU serat dan panjang gelombang
•     Mendukung RGB-HV (DVI-A) dan DVI-D dengan antarmuka DVI-I
•     Mendukung hingga 1920 x 1200 dengan model Single Link dan WQXGA 2560x1600 dengan model Dual Link
•     Mendukung Audio Stereo dan Data (data kembali opsional)
•     Sepenuhnya un-terkompresi, 100% transparan, Frame Tidak Menjatuhkan hingga WUXGA, 1920x1200
•     Bandwidth yang adaptif pengurangan untuk resolusi diatas 1920x1200. Paduan Kompresi Warna Ruang dan Menjatuhkan Frame. (Link Model Ganda saja)

Video Scan Rates:
As per VESA standards.

Video Standards supported:
DVI and RGB including VGA, SVGA, XGA, WXGA, SXGA, WSXGA, UXGA, WUXGA, HDMI 480P, 720P, 1080I or 1080P (not HDCP encrypted). See Appendix

Video Resolutions Supported:
Up to 2560x1600 (dual link model) or 1920x1200 (single link model)

Data Formats suported
Bidirectional or unidirectional RS 232, 42x, 485 up to TBD kbaud.(Optional)

Audio Signal to Noise Ratio:
TBD db

Fibers:
1 fiber standard, 8.3/125um Singlemode (-50/52) or 62.5/125um or 50/125um Multimode (-2), 1 or 2 fibers with BDD

Fiber Connector Type:
ST, FC, SC or LC

Wavelengths:
1310 SM or 850 MM standard; 1310/1550 SM or 850/1310 MM with BDD; CWDM wavelengths available.

Optical Budget:
8 dB (-50 SM), 13 dB (-52 SM), 6 dB (-2 MM),

Maximum Transmission Distance:
4KM (-50 SM), 10KM (-52 SM), up to 89m at 3G and 70m at 3.75G over 62.5/125um; up to 290m at 3G and 150m at 3.75G over 50/125um (-2 MM),

Operating Environment:
0 – 70 degrees C
