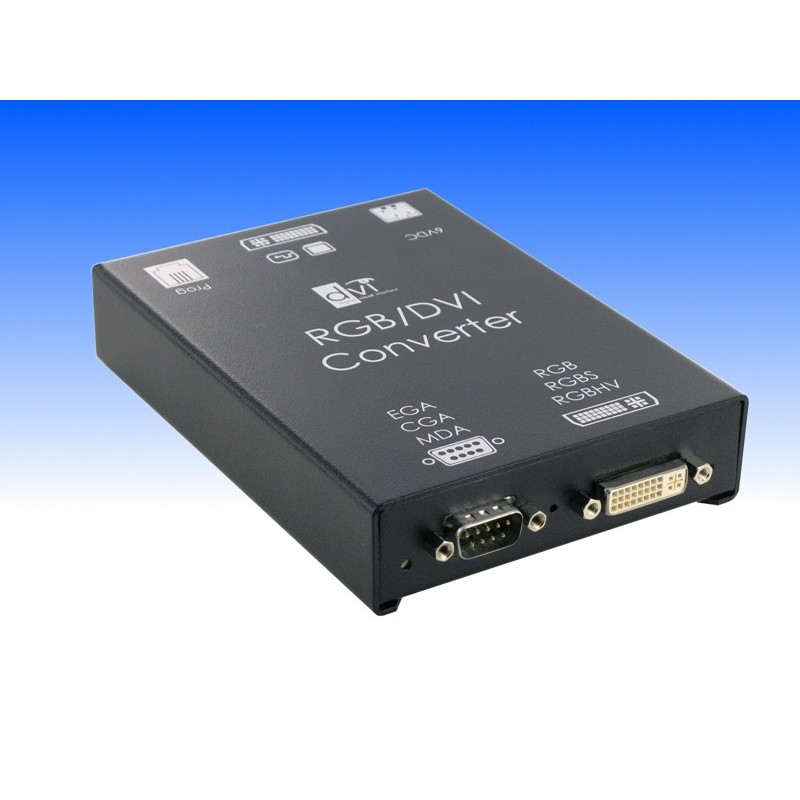

RGB / DVI Converter

Specification RGB / DVI Converter

Kinerja monitor CRT ditentukan oleh dua parameter utama: jenis sinyal - VGA, RGB, FBAS, SVHS, ... dan frekuensi sinkronisasi - HSYNC dan VSYNC.

Untuk menampilkan sinyal RGB, standar VGA layar perlu Merah, Hijau dan Biru sebagai sinyal analog dengan sinyal 0.7Vpp dan sinkronisasi sebagai TTL-sinyal dalam jangkauan untuk HSYNC dari 30kHz hingga lebih dari 100kHz dan untuk VSYNC dari 50Hz hingga lebih dari 120Hz.

Penggunaan TFT Monitor dengan sinyal RGB atau EGA bisa sulit: monitor ini harus mendigitalkan sinyal video masuk dan menampilkan hasilnya. Untuk melakukannya, monitor perlu diberikan hitungan yang tepat dari pixel per baris dan fase dari pixel. Catatan: layar datar banyak hanya beroperasi dengan apa yang disebut resolusi VESA. Layar belum tentu mengenali resolusi pada output RGB ke VGA converter. Silahkan hubungi produsen layar Anda, untuk menentukan apakah layar mampu menampilkan resolusi yang dihasilkan / sync-frekuensi.

RGB ke DVI / VGA Converter menampilkan sinyal dari sumber RGB atau EGA dalam format yang dapat ditampilkan pada CRT tradisional dengan konektor VGA serta pada layar datar dengan konektor DVI.

BARU: sekarang mendukung EGA!

Perangkat mendigitalkan sinyal video yang masuk dan menyimpannya dalam sebuah memori video internal. Dari sana mereka ditampilkan dalam, dipilih pengguna format yang kompatibel,:, 640x480 800x600, 1024x768 atau 1280x1024, dengan 75Hz atau 60Hz refresh rate.

Sebelum menampilkan, gambar dapat ditarik agar sesuai dengan ukuran layar: 1:1 dalam kotak hitam; sepenuhnya pas dengan ukuran layar; pas satu dimensi dengan yang lain ditingkatkan dengan tepat, atau pada faktor 2:1 peregangan tetap.

desain:

• Mendukung Standar VGA tradisional, dan baru DVI Standar
• Desktop Devices - Rackmount pilihan (19 "): Gunung hingga 4 perangkat di 19" / 1U. Hal ini menghemat ruang rak mahal.
• bagian disampaikan: RGB ke DVI Converter, RGB (S) untuk Adaptor DVI-I, internasional PSU, DVI-I ke VGA Adaptor

•     Resolution: from 512x256 up to 1280x1024 and respectively HSYNC from 15kHz ... 85kHz
•     Input Signals: RGB, RGBS, RGBHV, CGA, MDA und EGA
•     Output Signals: VGA or DVI auto sensing
•     Scaling:

    -Original in black box 1:1

    -format fitting

    -proportional fitting

    -fixed stretch factor 2:1

•     Option: Video to DVI/VGA-conversion using an additional adaptor
