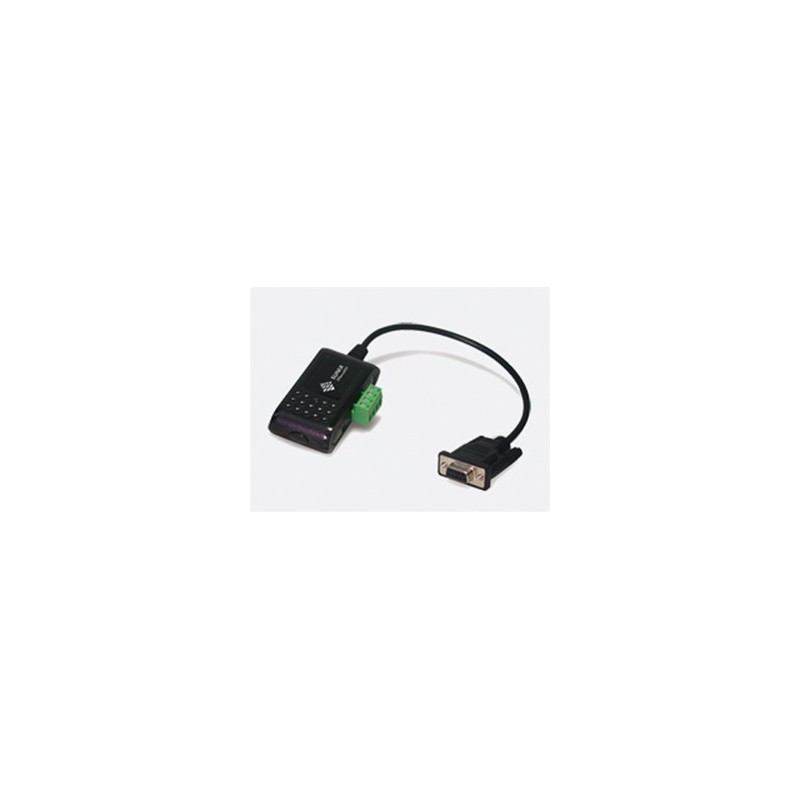

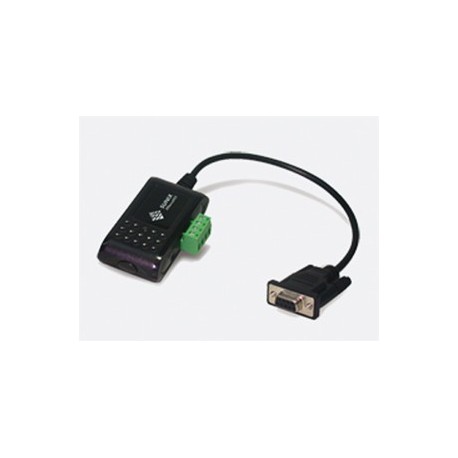

Sunix STD-1914A RS-232 to 422-485 compact size Media Converter

Spesifikasi Sunix STD-1914A RS-232 to 422/485 compact size Media Converter

Description
Product Description

• RS-232 to 422/485 compact size Media Converter

Communication
Port1

• RS-232(DB9) Female

Port2

• RS-422/485 (4pin Terminal Block)

Distance

• 1.2km (RS-422/485)

Baud Rate

• 50 bps up to 460.8 Kbps

RS-232 Signals

• TxD, RxD, RTS, CTS, GND

RS-422/485 Signals

• RS-422 : TxD+, TxD-, RxD+, RxD-
• 4 Wire RS-485 : TxD+, TxD-, RxD+, RxD-
• 2 Wire RS-485 : Data+, Data-

Power
Redundancy

• N/A

Connectors

• DC Jack

Consumption

• 20mA@5V

Input

• 5V

Protection

ESD

• 15KV ESD

Isolation

• N/A

Surge

• N/A

Reverse Power

• N/A

Casing
Casing

• Plastic

Environment

Operating Temperature

• Standard 0 ~ 60 ℃ / Extend -40 ~ 70 ℃

Operating Humidity

• 5% to 95% RH

Storage Temperature

• -20 to 85 ℃

Regulatory Approvals
EMC

• FCC Part 15, CISPR (EN55022) Class A, CE

Safety

• N/A

Shock / Vibration

• IEC60068-2-27, IEC60068-2-32 / IEC60068-2-6

Dimensions

Dimensions

• 46 x 76 x 23mm (D x W x H)

Isi Paket Sunix STD-1914A RS-232 to 422/485 compact size Media Converter

• 1xSunix STD-1914A RS-232 to 422-485 compact size Media Converter
• Manual
• Driver FREE
• Print

Ringkasan Produk Sunix STD-1914A RS-232 to 422/485 compact size Media Converter

SUNIX STD-1914A advanced konverter media menyediakan pertukaran Interface serial antara RS-232 RS-422/485 dan sebaliknya. Hardware RS-232 adalah desain interface populer digunakan dan mudah dalam lingkungan industri saat ini dan aplikasi komersial. Namun kelemahan dari RS-232 adalah titik ke titik karakteristik dan keterbatasan jarak 15 meter, SUNIX converter menyediakan solusi ideal untuk memperpanjang jarak transmisi RS-232 dan meningkatkan kemampuan jaringan. Pengguna dapat menggunakan perangkat RS-232 untuk menghubungkan ke RS-422 atau RS-485 jaringan industri dan meningkatkan mengirimkan data hingga 1,2 kilometer dengan menggunakan diferensial sinyal dan koneksi multi-drop.

fitur

• Desain industri kelas untuk stabilitas dan kehandalan
• Tertanam perlindungan surge ESD built-in
• Isolasi optik memberikan perlindungan terhadap kerusakan dari muatan listrik statis
• Perlindungan lonjakan listrik memberikan perlindungan terhadap kerusakan gelombang dari energi lonjakan tinggi
• Fitur Auto Tune menyediakan pengaturan otomatis protokol komunikasi
• RS-422/485 Auto Detect dan Switch teknologi memungkinkan perangkat serial plug-n-play tanpa jumper atau pengaturan saklar
• RS-485 Auto Signal RTS Control (ARSC) teknologi memungkinkan switching transmitter akurat dan off untuk waktu yang tepat dari transmisi data
• RS-232 ke RS-422/485 converter dengan RTS + / - CTS + / - Dukungan
• RS-422/485 Komunikasi Handshaking menyediakan hardware flow control untuk pencegahan terbaik dari kesalahan data atau data yang hilang
• Plug-in terminal sekrup blok untuk memudahkan RS-422/485 kabel
• Plug-n-play & ukuran yang kompak dirancang
