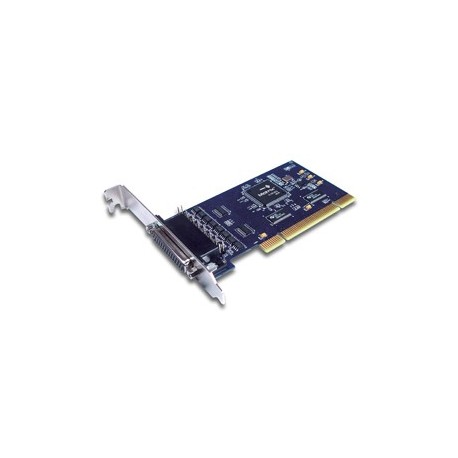

Sunix IPC-E3004 Industrial 4 ports RS-232-422-485 (3 in 1) PCI-Express Serial Card

Spesifikasi Sunix IPC-E3004 Industrial 4 ports RS-232-422-485 (3 in 1) PCI-Express Serial Card

Description
Product Description

• Industrial 4 ports RS-232 / 422 / 485(3 in 1) PCI-E Serial Card

Serial Communication
Bus Interface

• PCI Express Bus Spec. Revision 1.0a

No. of Port

• 4 ports

Max No. of System

• Unlimited (only limitation is availability of PCI-E slots on the system)

BUS

• 1-Lane PCI Express

Connector Type

• DB44 Female

IRQ

• Assigned by System

IO Address

• Assigned by System

FIFO

• 64 byte (Hardware), 16C750 Compatible

Signal

• RS-232 : TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422 : TxD+, TxD-, RxD+, RxD-, GND
• 4 Wire RS-485 : TxD+, TxD-, RxD+, RxD-, GND
• 2 Wire RS-485 : Data+, Data-, GND

Baud rate

• 75 bps to 921.6 Kbps

Data bit

• 5,6,7,8

Stop bit

• 1,1.5,2

Parity

• None, Even, Odd, Space, Mark

Flow Control

• RTS / CTS ( Hardware for RS-232 only ) / XON/XOFF ( Software )

ESD Protection

• Embedded 15 KV ESD Protection

RS-485 Directional

• SUNIX AHDC/CS™ Technology

Select RS-422 / 485

• RS-422 / 485 Auto Detect and Switch

Driver Support
Driver Support

• Linux 2.4/2.6/3, Windows 2000/XP(32-64bit)/ 2003(32-64bit) /Vista (32-bit), DOS

Regulatory Approvals
Regulatory Approvals

• CE, FCC class B

Environment
Operating Temperature

• 0 to 70 ℃

Operating Humidity

• 5% to 95% RH

Storage Temperature

• -40 to 85 ℃

Connection Cable
Connection Cable

• DB44 Male to DB9 / DB25 Male (4 ports) 40/100 cm

Dimensions
Dimensions

• 68.5 x 110mm ( Low Profile&Standard )

Warranty
Warranty

• 5 years

Isi Paket Sunix IPC-E3004 Industrial 4 ports RS-232-422-485 (3 in 1) PCI-Express Serial Card

• 1xSunix IPC-E3004 Industrial 4 ports RS-232-422-485 (3 in 1) PCI-Express Serial Card
• Datasheet
• Manual
• Drivers Download
• Print

Ringkasan Produk Sunix IPC-E3004 Industrial 4 ports RS-232-422-485 (3 in 1) PCI-Express Serial Card

SUNIX Serial Komunikasi Dewan keluarga menyediakan sebuah array dari PCI Express, PCI, PCI/104 antarmuka untuk memenuhi kebutuhan pelabuhan serial ekspansi. Multi-port Dewan Komunikasi Serial datang dalam pemilihan 4 port dalam pilihan RS-232, RS422/485 atau 3-in-1 combo dengan DB9 atau DB25 konektor serial dan kompatibel dengan semua sistem operasi utama untuk aplikasi industri. Serial seri Board paling cocok untuk aplikasi di mana CPU dapat mencurahkan sumber daya untuk perhitungan penanganan atau aplikasi real time yang membutuhkan interval latency pendek. SUNIX papan menawarkan "Auto Detect dan Switching RS-422/485" teknologi, yang secara otomatis dapat mendeteksi keadaan RS-422 full duplex atau RS-485 half duplex dan mengendalikan pemancar data dan kabel penerima di pelabuhan yang sama tanpa pengaturan jumper . Desain ini memberikan pengguna kemudahan dan pilihan bebas kerumitan untuk mengubah pengaturan modus komunikasi. SUNIX juga telah mengembangkan teknologi perangkat keras yang disebut Auto Hardware Kontrol Arah / Carrier Sense (AHDC / CS ™), yaitu untuk mengendalikan arah sinyal (ON atau OFF) secara otomatis di RS-485 mode 2-kawat. Hal ini justru dapat mengontrol sinyal transmisi selama awal dan akhir transmisi data.
fitur

• Mendukung 4 independen RS-232/422/485 port serial.
• Tinggi kehandalan SUN1989 16C950 UART kompatibel kontroler on-board.
• Kepatuhan terhadap PCI Express 1.1 spesifikasi BUS.
• RS-422/485 mendeteksi otomatis dan teknologi switching - jumper dan perangkat lunak bebas.
• AHDC / CSTM teknologi untuk tabrakan komunikasi bebas
• Ultra rendah desain konsumsi daya untuk Green Environment.
• Built-in 15KV perlindungan ESD untuk semua sinyal seri memenuhi standar IEC1000-4-2.
• Plug-n-Play, I / O alamat dan IRQ ditugaskan oleh BIOS
• Disertifikasi oleh CE, FCC, RoHS, dan persetujuan Microsoft WQHL
• Dukungan Microsoft Windows, Linux, dan DOS

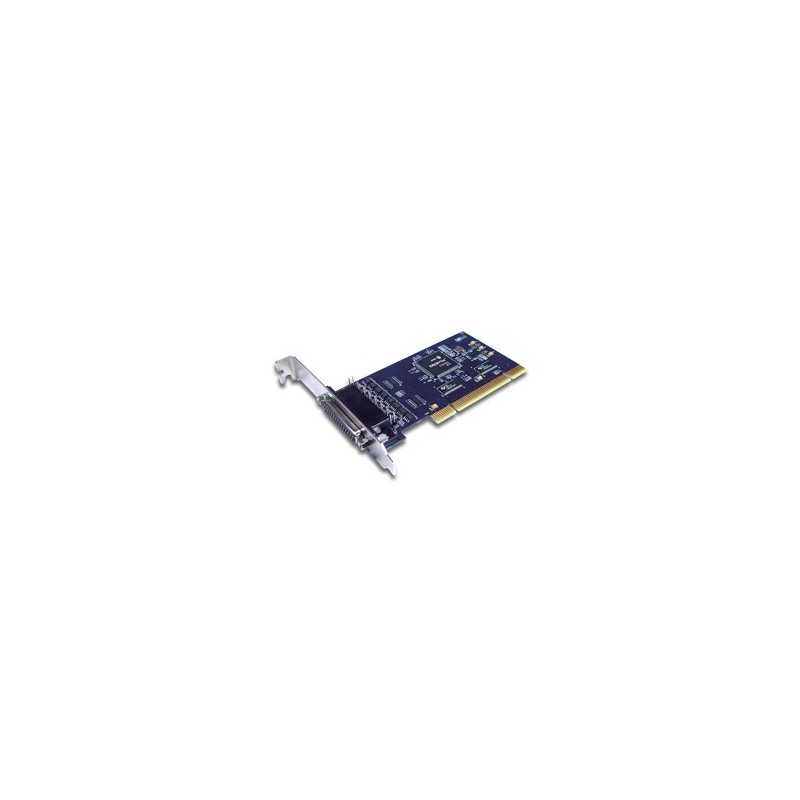

Gallery Image Sunix IPC-E3004 Industrial 4 ports RS-232-422-485 (3 in 1) PCI-Express Serial Card
